NAT ゲートウェイ(Azure NAT Gateway)の概要とリソース作成手順の紹介です。
NAT ゲートウェイを作成した後、仮想マシン(Azure VM)を利用してプライベートサブネットからインターネットへのアクセスを確認しています。

    • Azure NAT Gatewayの概要
    • Azure NAT Gatewayのリソース作成手順
    • 仮想マシンからインターネットアクセス
      • プライベートサブネットからNATインターネットアクセス
      • パブリックIPアドレスを持った仮想マシンからインターネットアクセス

※本記事では、Azure NAT GatewayをNAT ゲートウェイとして表記しています。
※本記事では、Azure Virtual Machines(Azure VM)を仮想マシンとして表記しています。

スポンサーリンク

NAT ゲートウェイ(Azure NAT Gateway)の概要

NAT ゲートウェイ(Azure NAT Gateway)とは

SNAT(Source NAT)機能を提供するAzure上のフルマネージドサービスです。
仮想ネットワーク(サブネット)からインターネットへのアウトバウンド通信に適用できます。

Azure NAT Gateway とは

複数の障害ドメインを持ちます。
単一障害時にも影響を受けず継続したサービスが提供されます。
SLAは99.99%以上です。

回復性

スケールアウトもマネージドで自動的に実施されます。
最大16個のIPアドレス(プレフィックス)を割り当てることができます。

スケーラビリティ

価格

リソースのデプロイ時間とトラフィック量に応じて課金されます。

Azure NAT Gateway の価格

    • 東日本リージョンの場合(2023年11月現在)
      • リソース時間 $0.045 / 時間
      • 処理されたデータ $0.045/GB

NAT ゲートウェイへ適用しているパブリックIPにも課金が発生します。

IP アドレス の価格

プライベートサブネットでも利用可能

NAT ゲートウェイに割り当てたパブリックIPがソースアドレスになります。

セキュリティ

仮想マシンなどにパブリックIPは必要ありません。
インターネットへのアクセス時には、割り当てられたパブリックIPが利用されます。
プライベートサブネット(Azure Private Subnet)でも利用することができます。
アクセス先(365系サービスなど)でのIP制限がしやすくなります。

プライベートサブネット(Azure Private Subnet)については、こちらで紹介しています。

NAT ゲートウェイ経由のインバウンド通信は許可されない

インターネット側からのインバウンド通信は、NAT ゲートウェイ経由では許可されません。

送信接続

NAT ゲートウェイに割り当てられたパブリックIPを利用して、仮想マシンなどにアクセスすることはできません。

NAT ゲートウェイが使えるのは仮想マシンだけではない

NAT ゲートウェイは、仮想ネットワーク(サブネット)に対して割り当てます。
仮想マシンや仮想マシンスケールセット(VMSS)に限らず、Azure App Servicesなどでも利用できます。

Azure NAT Gateway とは

データ処理量は50Gbps

アウトバウンドとインバウンド(戻り)のトラフィックについて、それぞれ最大25Gbpsのデータを処理できます。
トータルで最大50Gbpsのデータを処理することができます。

パフォーマンス

注意点

パブリックIPやロードバランサーなどのBasic SKUのリソースが存在するサブネットでは使用できません。

NAT ゲートウェイと基本的な SKU リソース

仮想ネットワークゲートウェイが接続されたサブネットでは使用できません。
1つのサブネットに複数のNAT ゲートウェイを接続することはできません。
サポートされているのはTCPとUDPのみで、ICMPはサポートされていません。
1つのNAT ゲートウェイに複数の仮想ネットワークを割り当てることはできません。
割り当てできるのは1つの仮想ネットワーク内の複数のサブネットです。

—広告—

NAT ゲートウェイ(Azure NAT Gateway)のリソース作成手順

NAT ゲートウェイのリソースを作成

NAT ゲートウェイのリソースを作成します。
同時に新規のパブリックIPアドレスを作成しています。

    • リソースグループ:test-rg-01
    • NAT ゲートウェイ名:test-natgateway-01
    • パブリックIPアドレス:natgateway-ip-01
    • 割り当てた仮想ネットワーク名:test-vnet-01(puvlic-subnet-01、private-subnet-01)

※private-subnet-01はプライベートサブネットです。事前に作成したものを利用しています。

NAT ゲートウェイのリソースを作成
NAT ゲートウェイのメニューで作成を選択します。

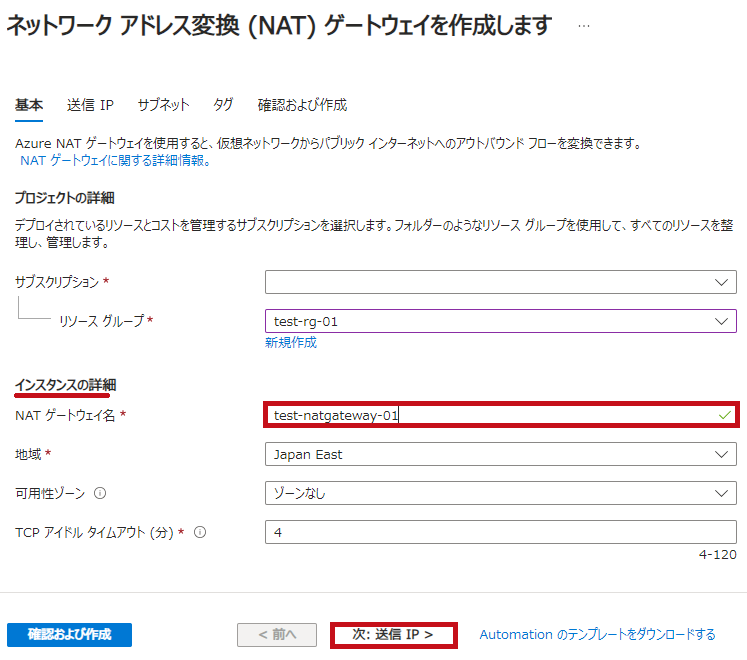

インスタンスの詳細でNAT ゲートウェイ名や地域を選択します。
可用性ゾーンも選択できます。

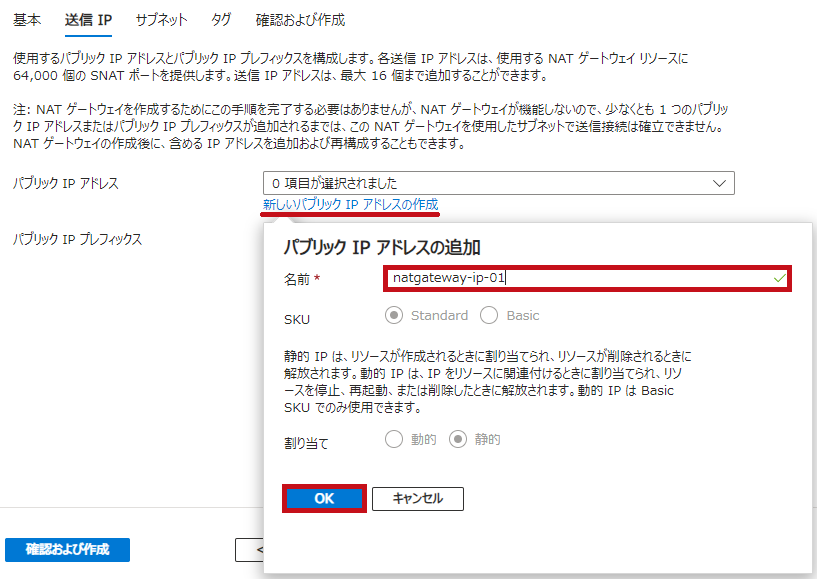

送信IP設定です。
パブリックIPかパブリックIPアドレスプレフィックスを割り当てます。

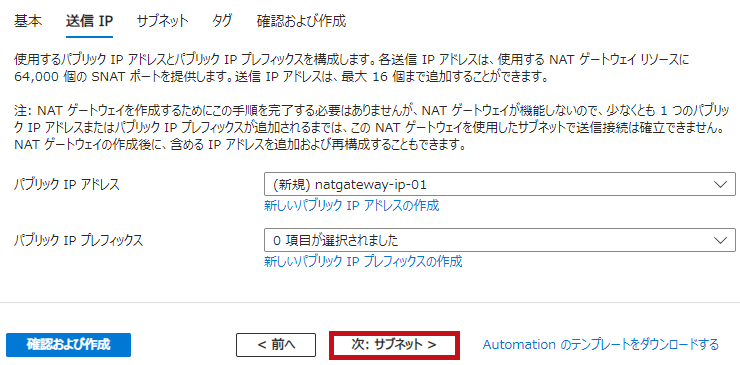

割り当てたらサブネット選択に進みます。

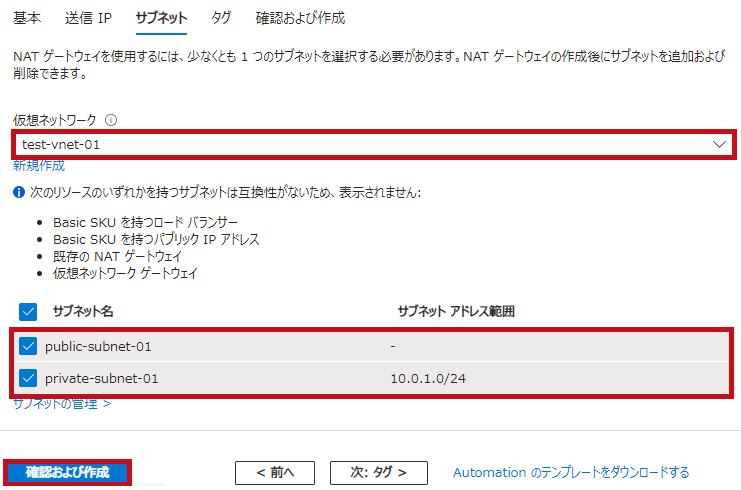

NAT ゲートウェイを割り当てる仮想ネットワークとサブネットを選択します。

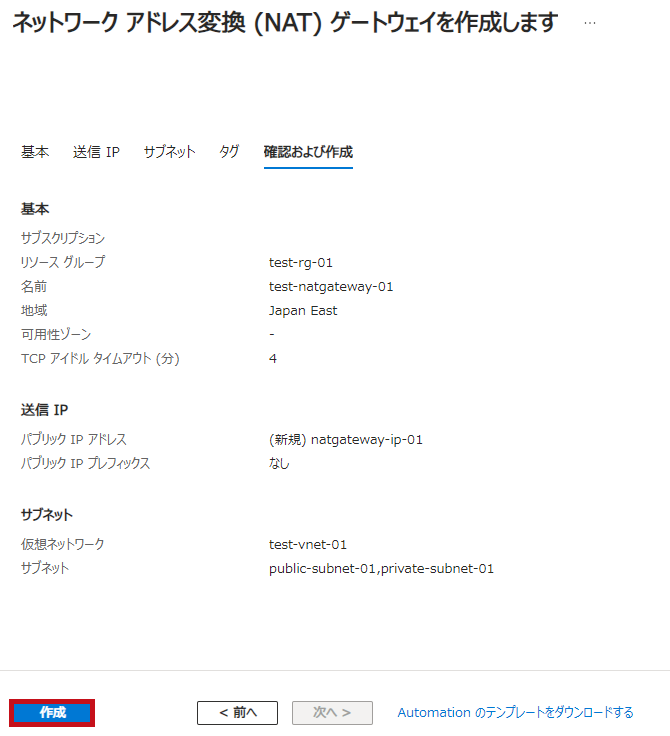

確認画面です。
内容を確認し、問題がなければ作成を選択します。

作成したNAT ゲートウェイを確認

NAT ゲートウェイ作成後のリソース設定内容を確認します。

デプロイ後の確認

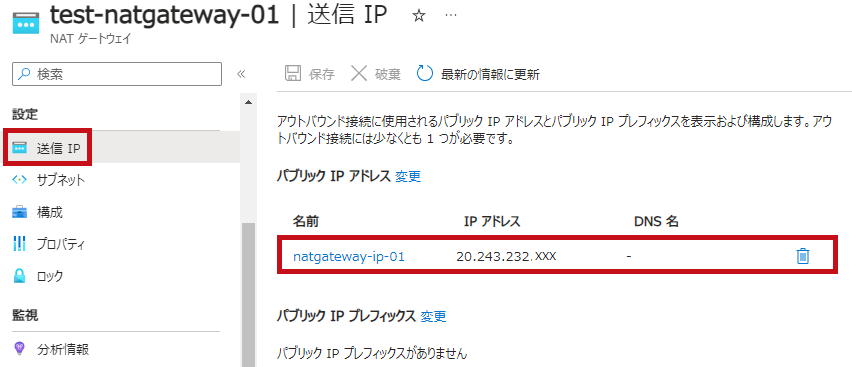

左側のメニューで送信IPを選択します。
割り当てされているパブリックIPアドレス(もしくはパブリックIPプレフィックス)を確認できます。

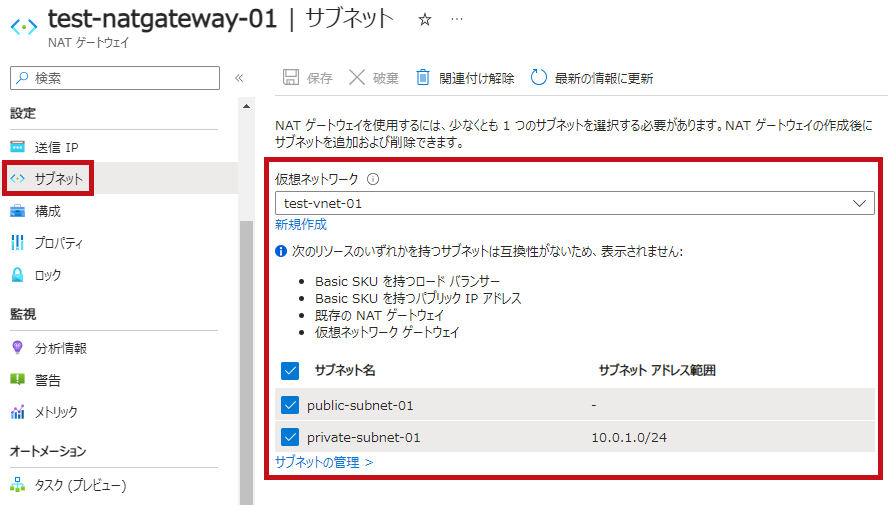

左側のメニューでサブネットを選択します。
割り当てた仮想ネットワークやサブネットが確認できます。

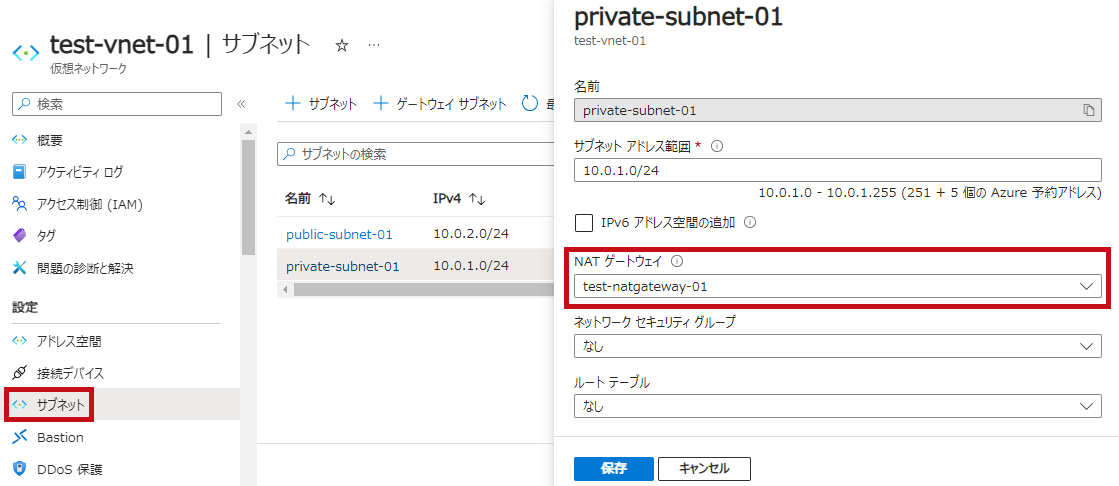

仮想ネットワーク(サブネット)でも、NAT ゲートウェイと関連付けを確認できます。

プライベートサブネットからNAT ゲートウェイ経由でインターネットへアクセス

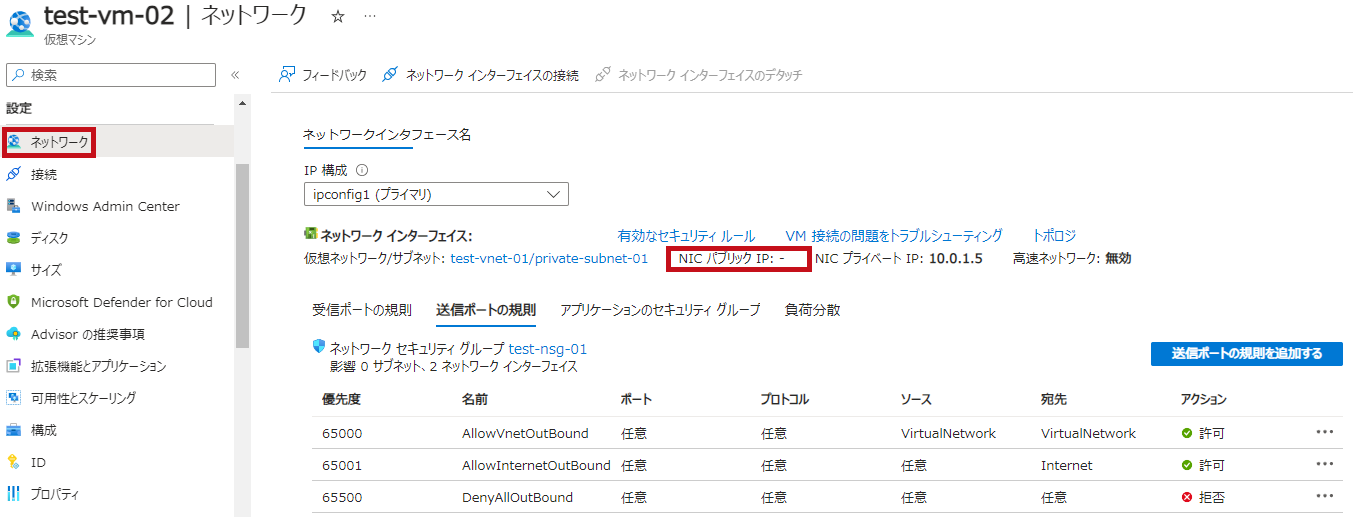

プライベートサブネット(Azure Private Subnet)に配置した仮想マシンからインターネットへアクセスして確認します。
NAT ゲートウェイ経由でインターネットアクセスできることが確認できます。

※パブリックIPを付与していない仮想マシンからアクセス確認しています。
※プライベートサブネット(Azure Private Subnet)の場合は、仮想マシンからインターネットへのアクセスは許可されていません。

プライベートサブネットからインターネットアクセス

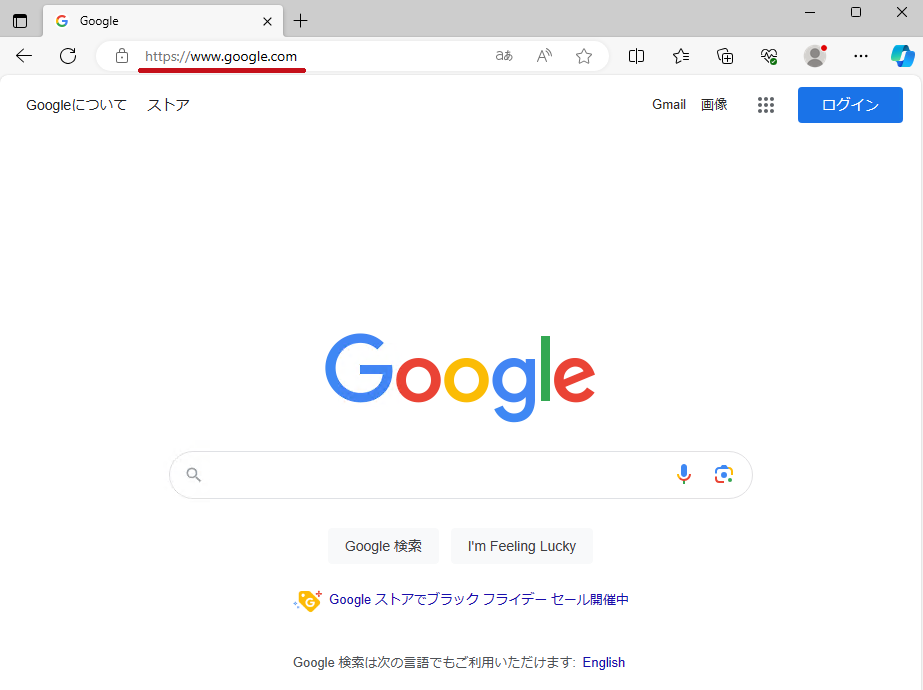

インターネットへのアウトバウンド通信できることを確認できます。

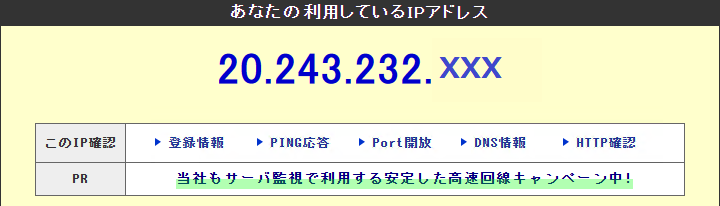

インターネットアクセス時に利用されるパブリックIPが、NAT ゲートウェイのIPアドレスである事が確認できます。

NAT ゲートウェイ経由のアクセスをWindows Updateのみに制限

NAT ゲートウェイを利用した場合でも、NSG(ネットワークセキュリティグループ)を利用してアウトバウンド通信を制限できます。
Windows Updateのみにアクセス制限する方法については、こちらで紹介しています。

※AzureUpdateDeliveryのService Tagを利用した制限方法の例です。

パブリックIPアドレスを割り当てた仮想マシンからNAT ゲートウェイ経由でインターネットアクセス

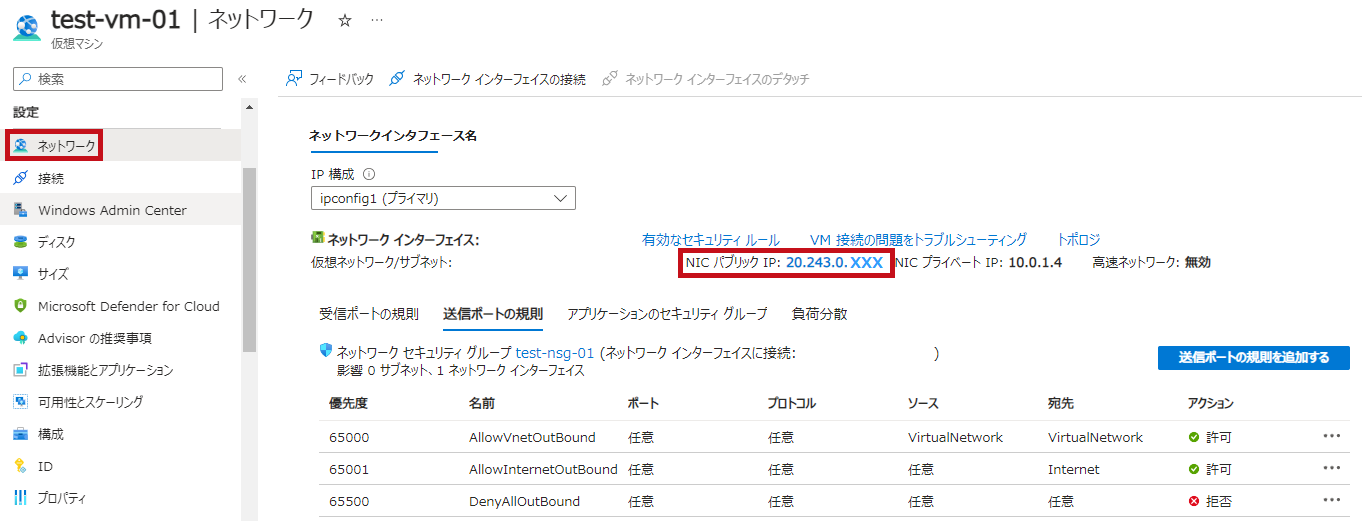

パブリックIPを割り当てた仮想マシンからインターネットへアクセスして確認します。
この場合でも、NAT ゲートウェイ経由でインターネットアクセスしていることが確認できます。

パブリックIPアドレスを付与した仮想マシンからインターネットアクセス

NAT ゲートウェイに付与されているパブリックIPでインターネットアクセスしていることが確認できます。

※NICのパブリックIPではなく、NAT ゲートウェイに割り当てたIPアドレスが表示されています。

最後に

今回はNAT ゲートウェイの概要からデプロイ手順、プライベートサブネットでの動作確認などについてまとめてみました。
サブネットに割り当てるだけで利用でき、とても簡単に使えるサービスだと思いました。
リソースの利用料はかかりますが、パブリックIPの制限やアクセス元のIP管理などを考えると良い選択肢だと思います。

引き続き、いろいろなことを試してみたいと思います。
