Azure BLOB Storageでオブジェクトレプリケーションを設定から確認までやってみた

2021-10-06Azure,Storage(Files,Blob)

Azure Storage自体ではGRSやGZRSと言った冗長機能が提供されています。

Azure Storage の冗長性(マイクロソフト社公式)

Azure Storage自体の冗長性とは別にブロックBLOBではファイルを非同期にコピーするオブジェクトレプリケーション機能が提供されています。

ブロック BLOB のオブジェクトレプリケーション(マイクロソフト社公式)

オブジェクトレプリケーション機能を使うとストレージアカウント間でブロック BLOB を非同期にコピーする事ができます。非同期とは言ってますが1日1回とかではなく随時コピーされます。

- Azure Storageの冗長性と比べた時のオブジェクトレプリケーションの特徴
  - 複数の宛先(コンテナー)へレプリケーション可能。別リージョンへのレプリケーションも可能
    - ユーザーロケーションから近いストレージアカウントへのアクセスが可能
  - コストを安く抑える事が可能
    - コンテナー単位でレプリケーション設定が可能
    - レプリケーション先でライフサイクル管理ポリシーを使ってアーカイブ層にファイルを移行する事ででコストを抑えたレプリケーションが可能
  - BLOBコンテナーのみが対象になる

読み取りアクセス geo 冗長ストレージ (RA-GRS) または読み取りアクセス geo ゾーン冗長ストレージ (RA-GZRS)を個別に設定して使うイメージに近いのかなぁと思ってます。

今回は、Azureストレージアカウントを3つ使いオブジェクトレプリケーション機能の設定からファイルのアップロードをして同期状態の確認までをやってみました。

1. Azureストレージアカウントでオブジェクトレプリケーション設定してみる
2. ファイルをアップロードしてオブジェクトレプリケーションを確認してみる

Azureストレージアカウントでオブジェクトレプリケーション設定してみる

今回のストレージアカウント設定

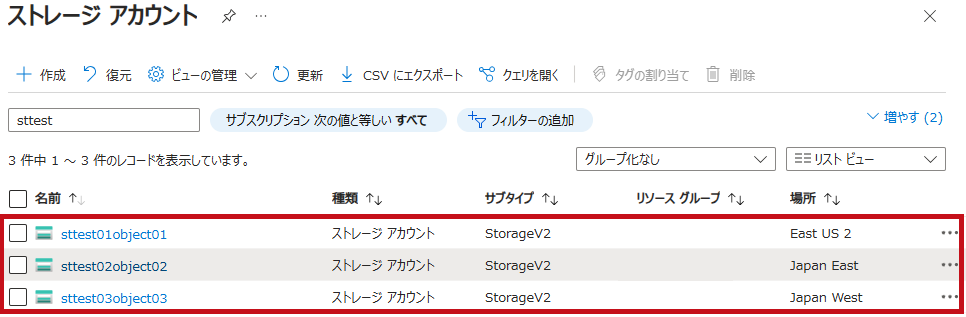

ストレージアカウントを3つ(objectreplicationtest001-03)作成しています。今回は検証ですのでそれ以外はデフォルト値にしています。ネットワークもパブリックからのアクセス許可をしています。

設定項目	設定値
アカウントの種類	StorageV2 (汎用 v2)
レプリケーション	ローカル冗長ストレージ (LRS)

今回作成したストレージアアカウント名、リージョンおよびBlobコンテナー名です。Blobコンテナーのパブリックアクセスレベルはプライベートで作成しています。

ストレージアカウント名	リージョン	BLOBコンテナー名
objectreplicationtest001	米国東部2	st-01
objectreplicationtest002	東日本	st-02
objectreplicationtest003	西日本	st-03

オブジェクトレプリケーション設定

オブジェクトレプリケーション設定を2種類設定しています。フィルターの有無での挙動を確認しています。

レプリケーション元		レプリケーション先		設定
objectreplicationtest001	st-01	objectreplicationtest002	st-02	上書きコピー:すべてフィルター:無し
objectreplicationtest001	st-02	objectreplicationtest003	st-03	上書きコピー:新しいファイルのみフィルター:あり

オブジェクトレプリケーション設定をしてみる

オブジェクトレプリケーション設定してみます。ストレージアカウント、BLOBコンテナーは作成済みの状態で実施します。
なおこちらに記載がありますが、ストレージアカウントに対して共同作成者以上の権限が必要になります。

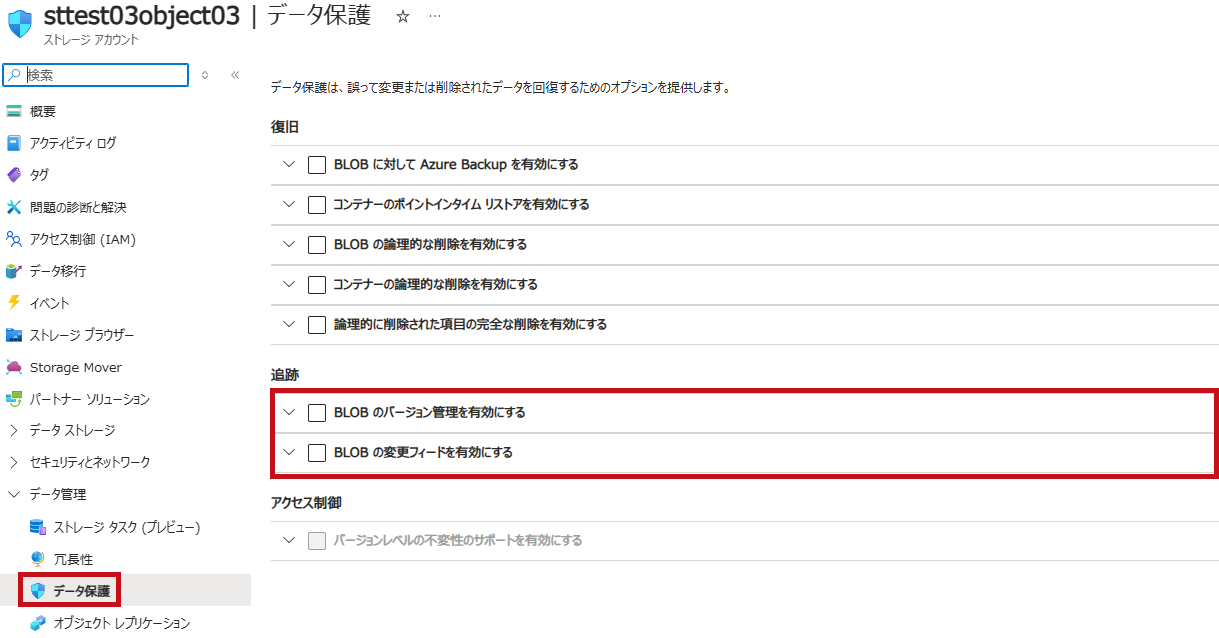

データ保護のBLOB のバージョン管理やBLOB の変更フィードの設定が前提条件になっていますが、オブジェクトレプリケーションの設定した時点で自動で有効になります。

オブジェクトレプリケーション設定

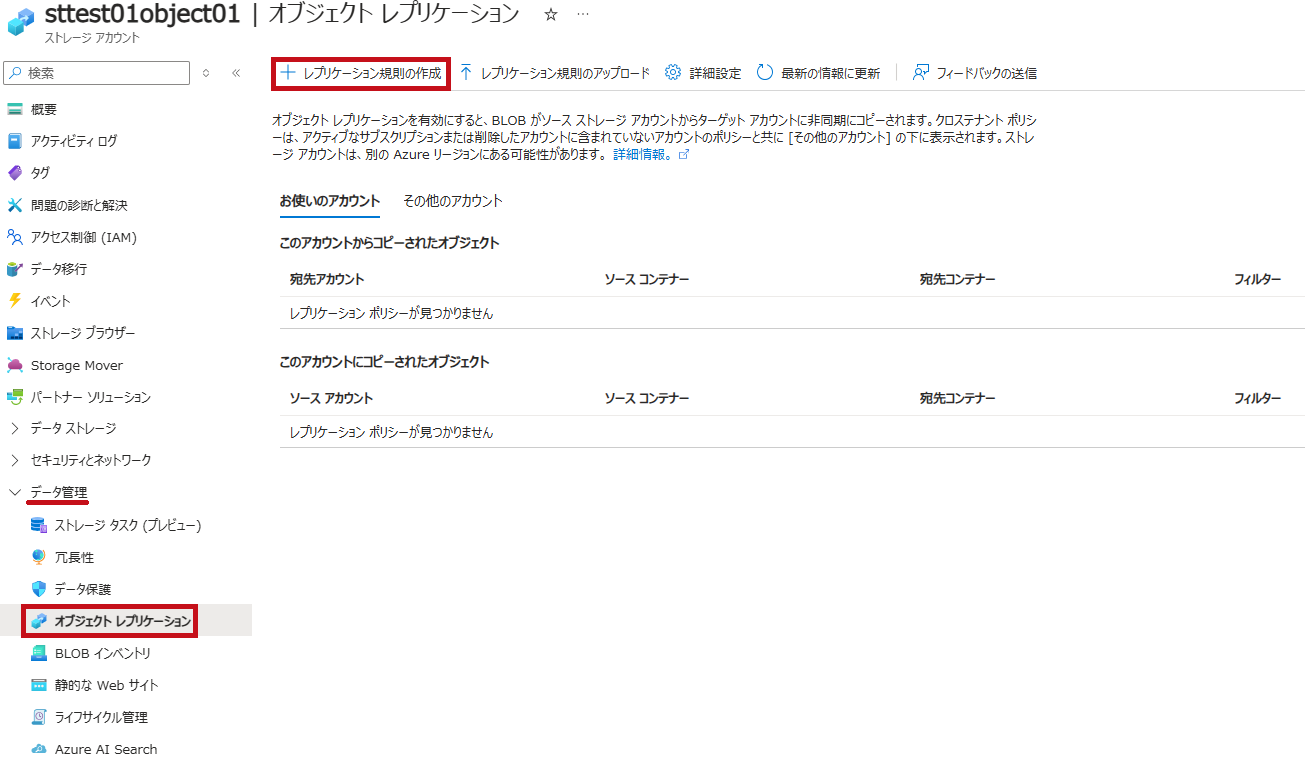

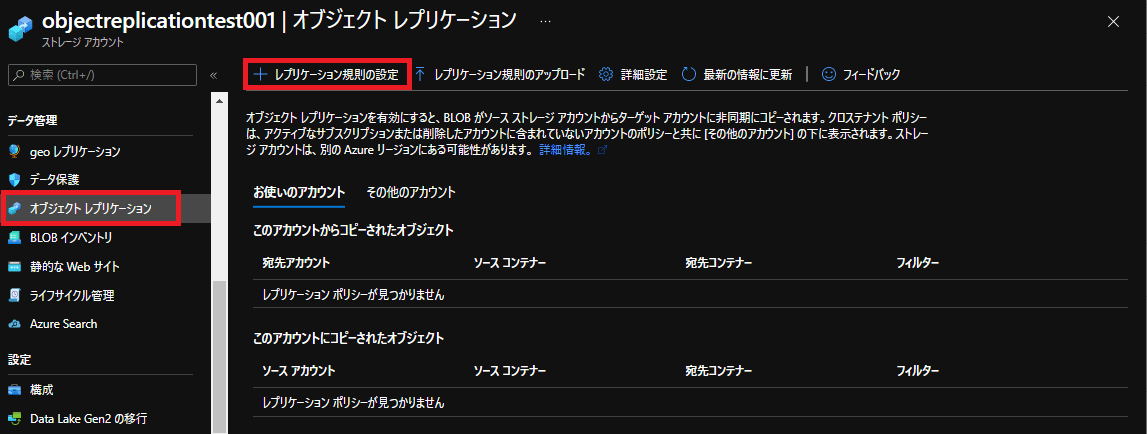

ストレージアカウントのデータ管理になるオブジェクトレプリケーションを選択します。レプリケーション規則の設定を選択します。

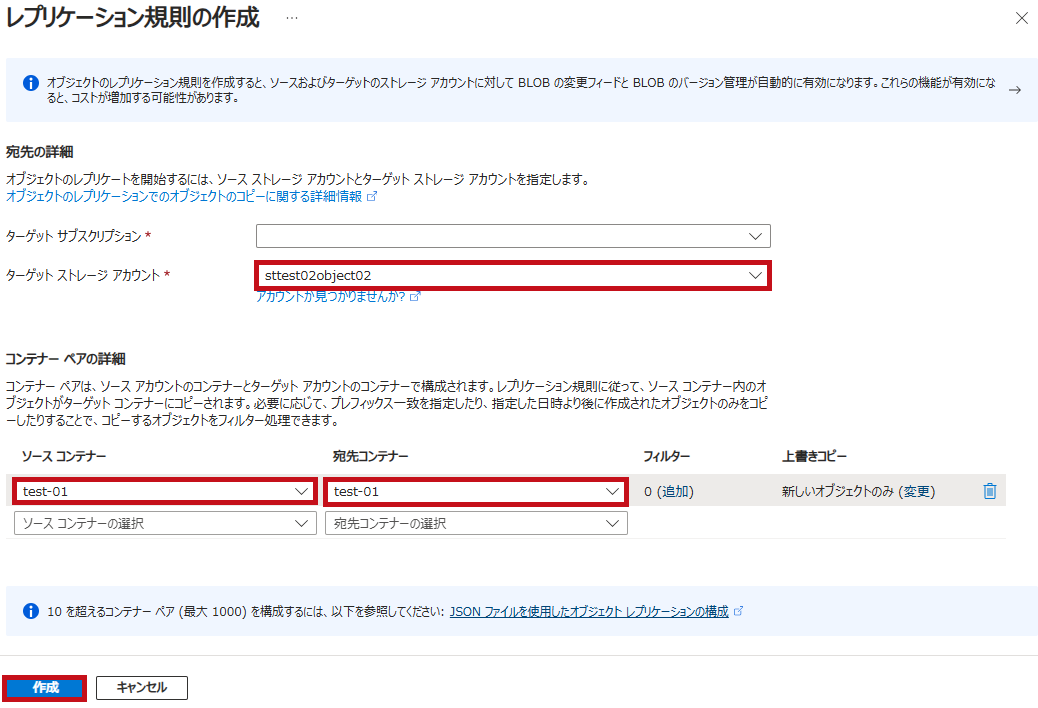

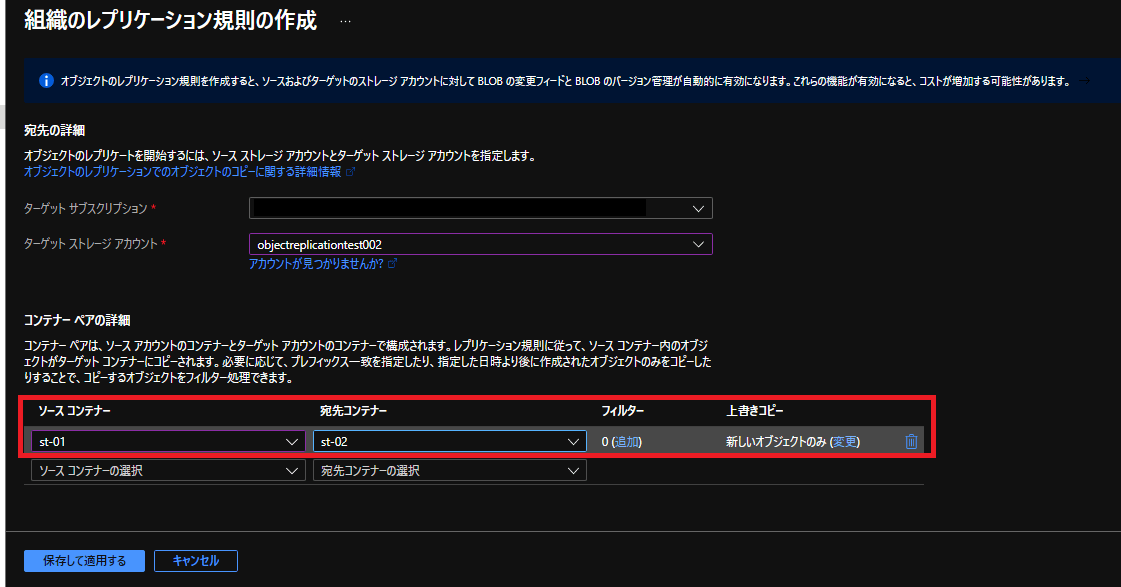

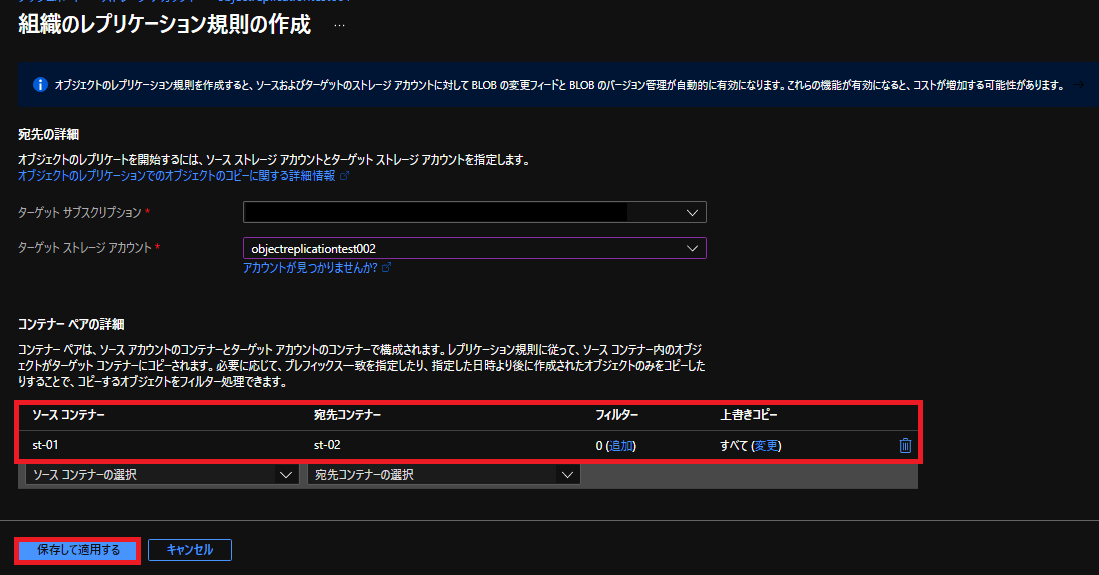

組織のレプリケーション規則の作成画面が出てきます。ターゲットのストレージアカウントを選択します。ソースコンテナーと宛先コンテナーを選択します。

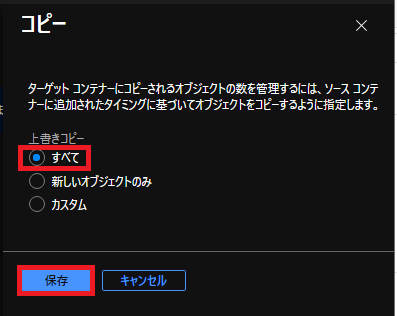

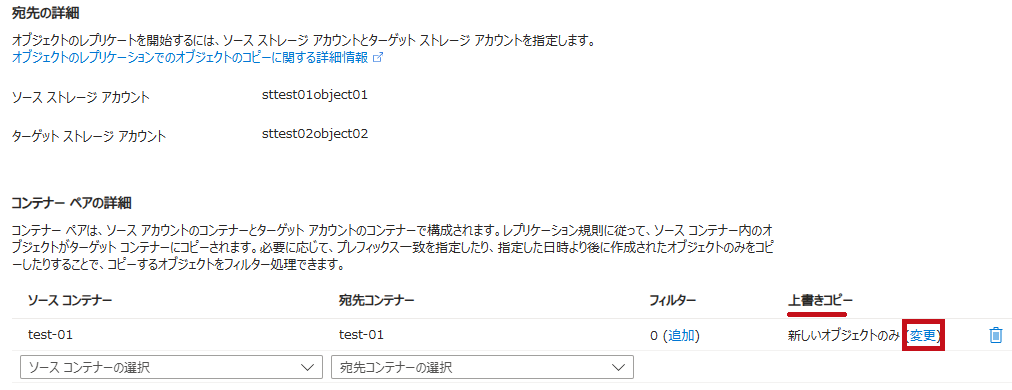

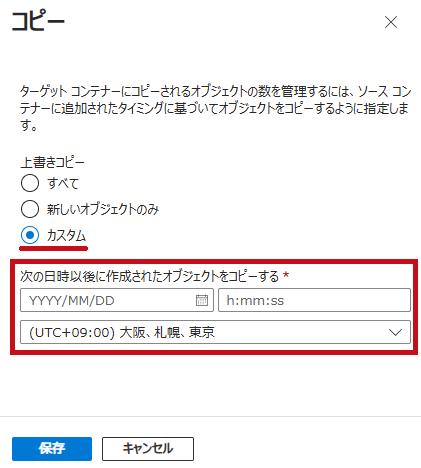

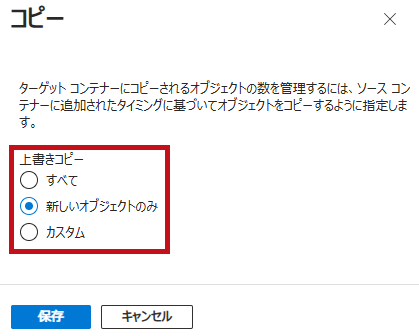

上書きコピーの設定は3パターンあります。 st-02へのレプリケーションではすべてを選択します。

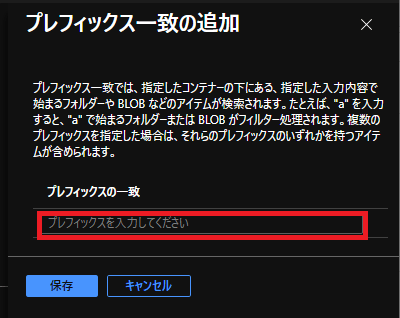

プレフィックスの一致設定です。こちらは特定のファイル名やフォルダーを指定する場合に利用します。 st-02へのレプリケーションでは空白のままとします。
設定が完了したら保存して適用するをクリックします。保存が完了したらレプリケーションが開始されます。

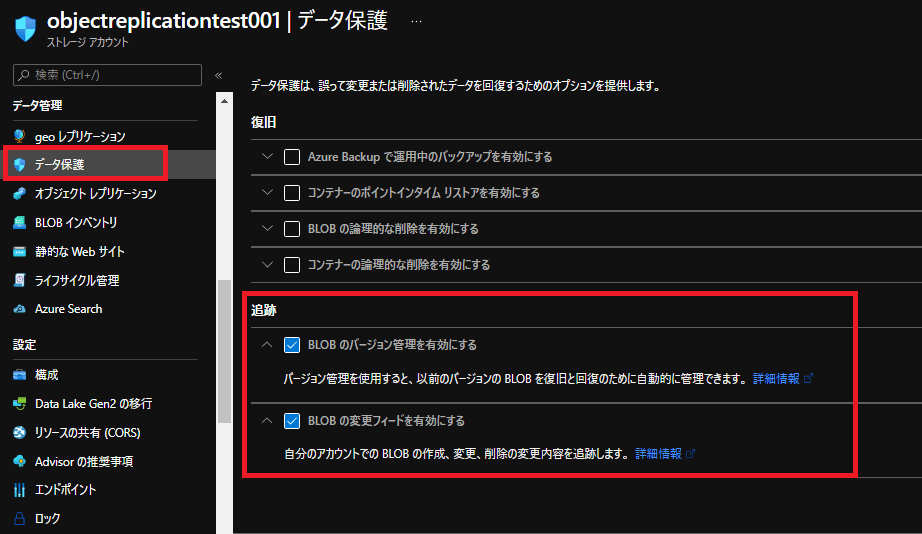

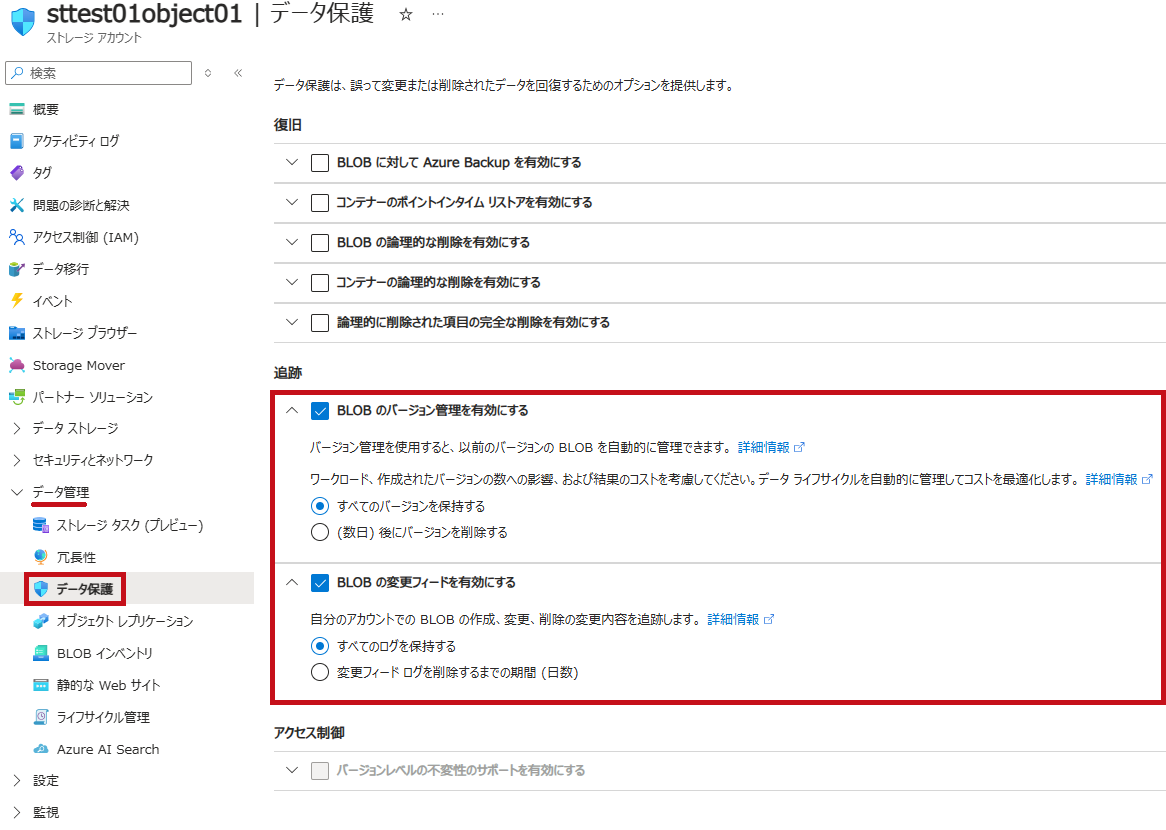

レプリケーション元になるストレージアカウントではデータ保護にあるBLOBのバージョン管理、BLOBの変更フィードが有効である必要があります。 ※自動的に有効になります。

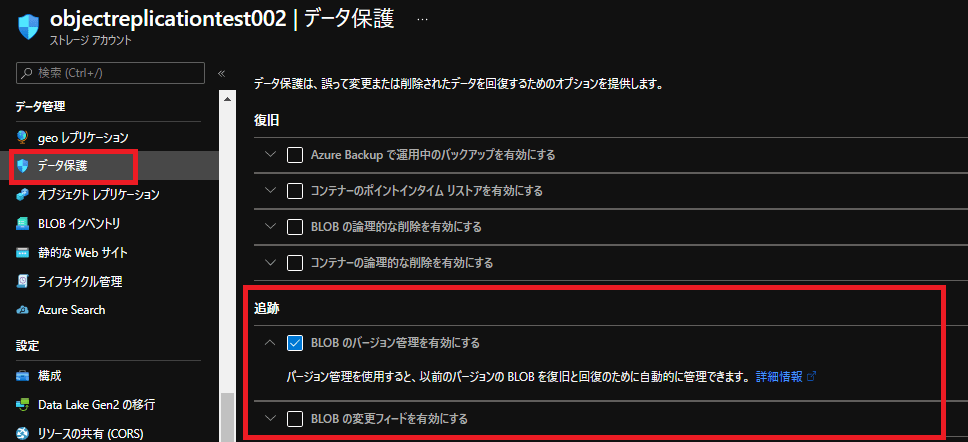

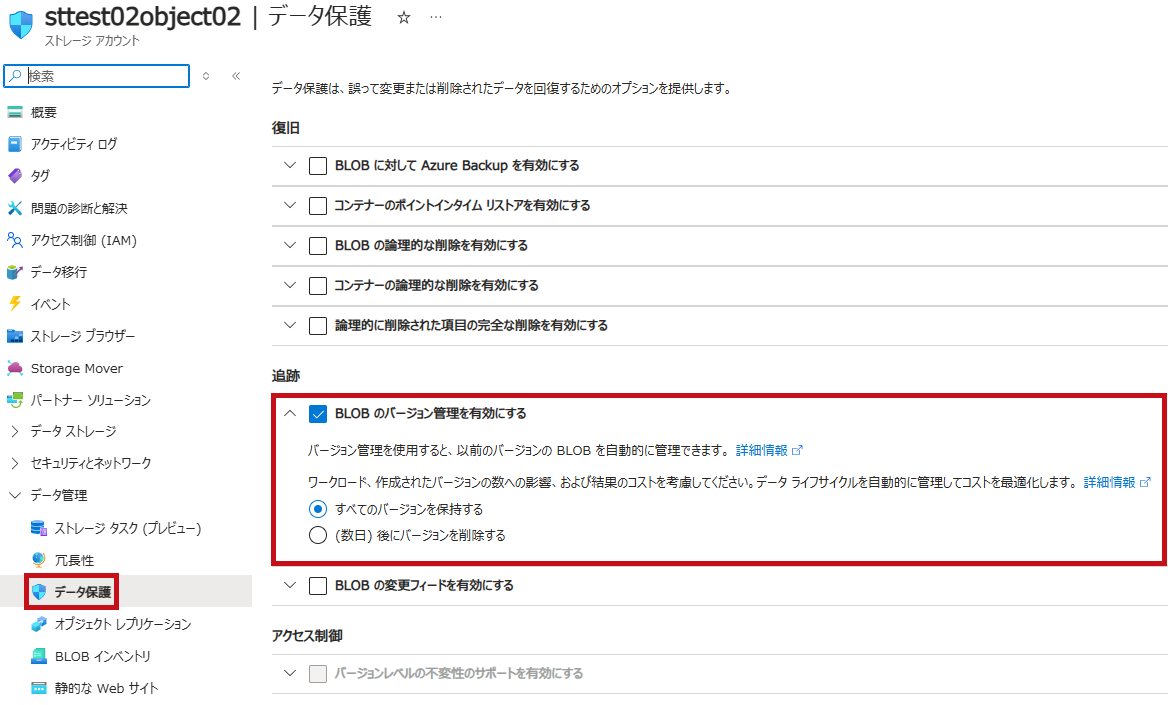

宛先のストレージアカウントではBLOBのバージョン管理のみが有効になります。 ※自動的に有効になります。

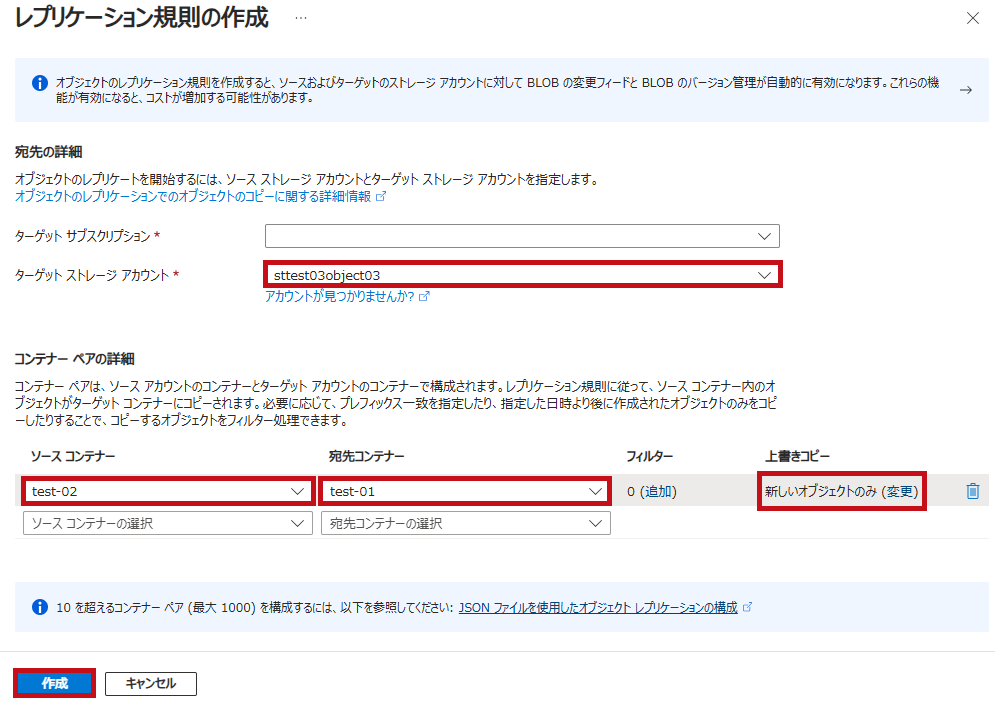

同様にobjectreplicationtest001からobjectreplicationtest003へのオブジェクトレプリケーション設定を実施します。

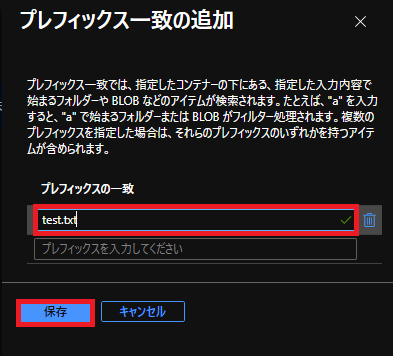

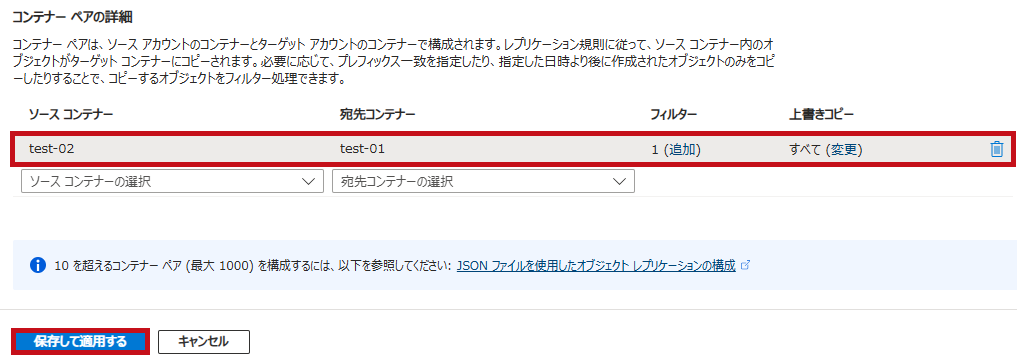

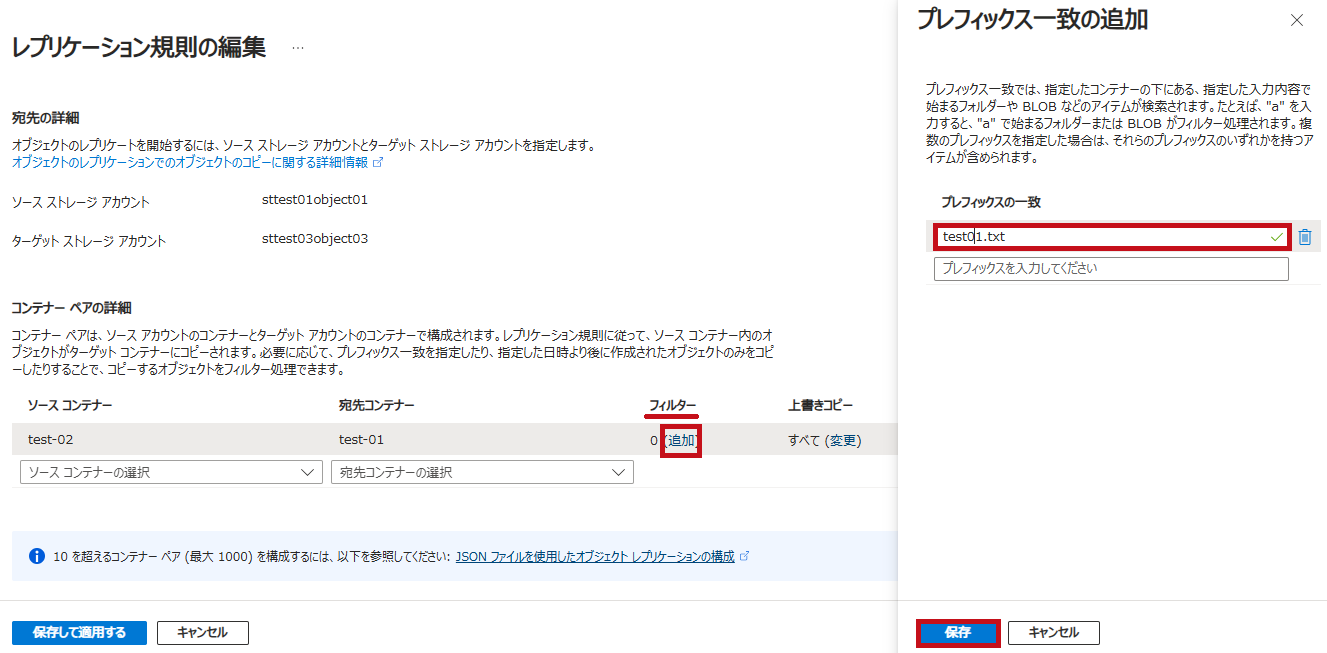

プレフィックスの設定を行います。今回はtest.txtとしています。

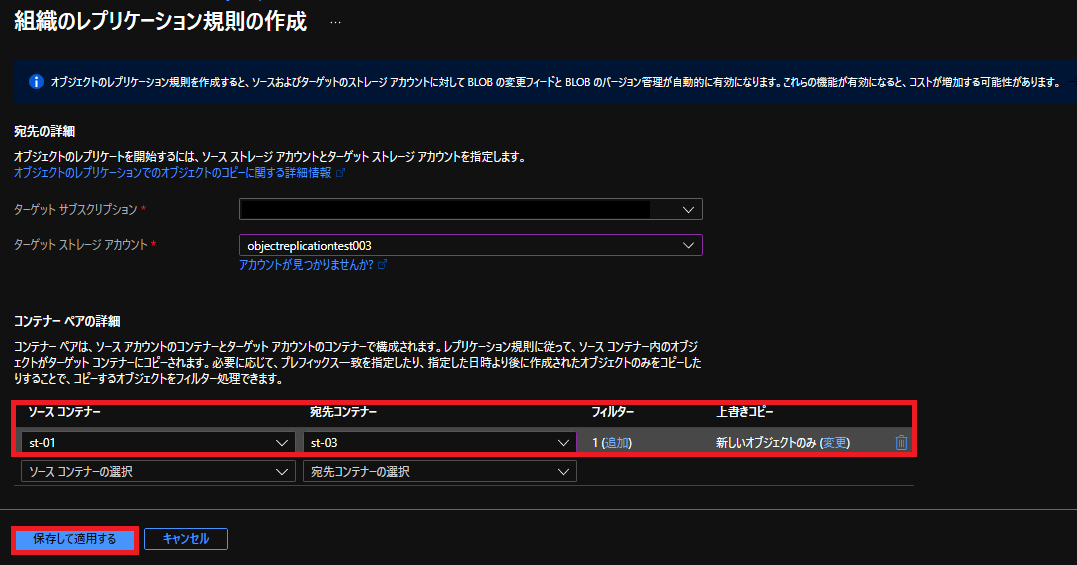

フィルターが1となっている事が分かります。保存して適用するをクリックします。

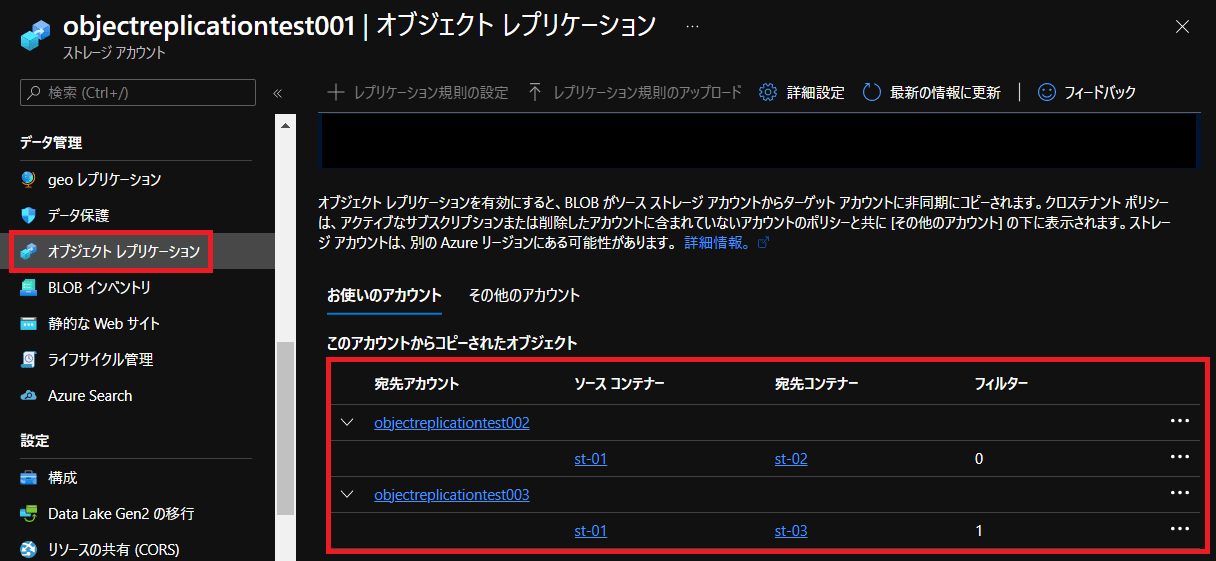

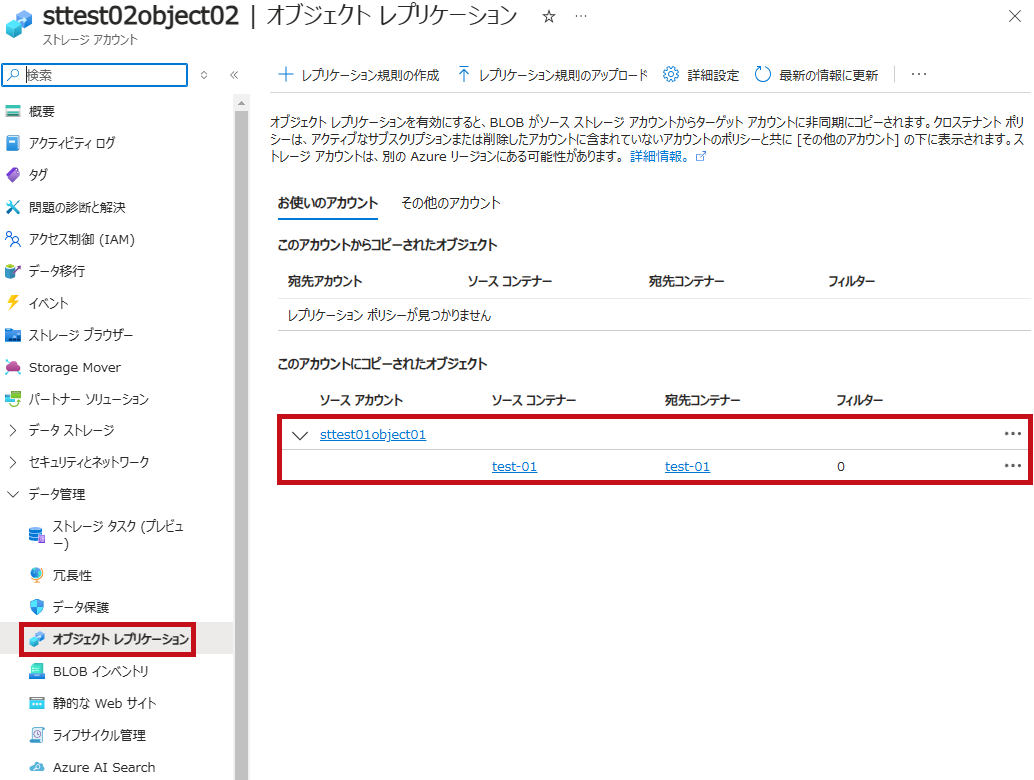

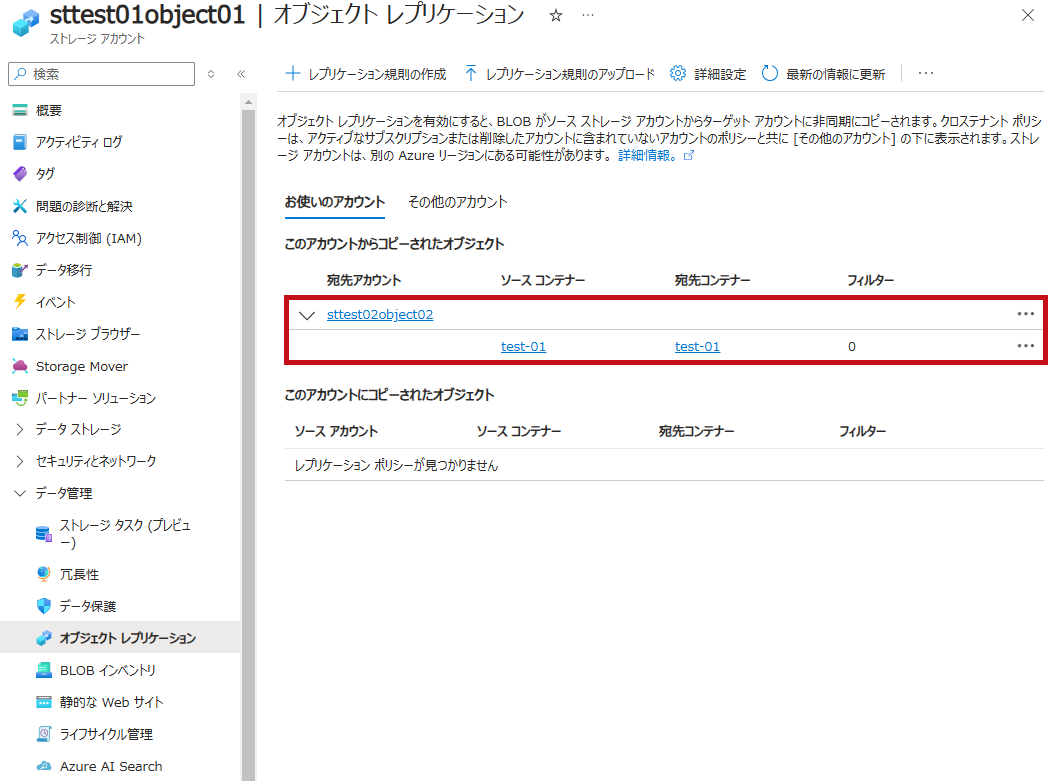

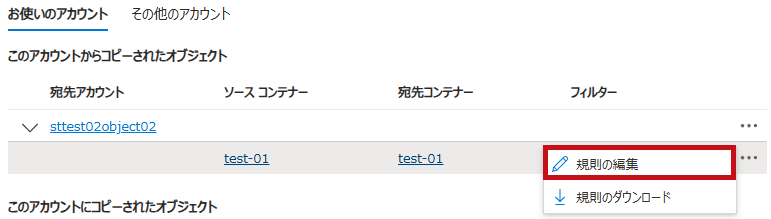

レプリケーション規則の設定作業が完了するとこのように2つの規則が出来ている事が分かります。

ファイルをアップロードしてオブジェクトレプリケーションを確認してみる

コンテナーにファイルをアップロードしてみる

今回はsample.txtとtest.txtと言う2つのファイルをアップロードします。

BLOBコンテナーでファイルアップロード

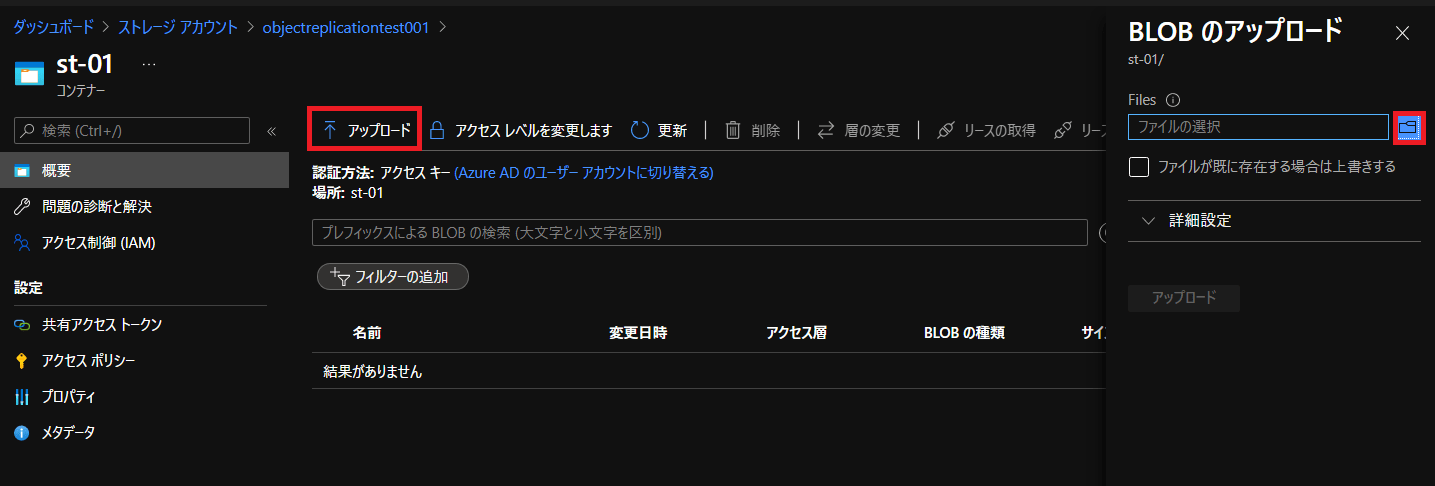

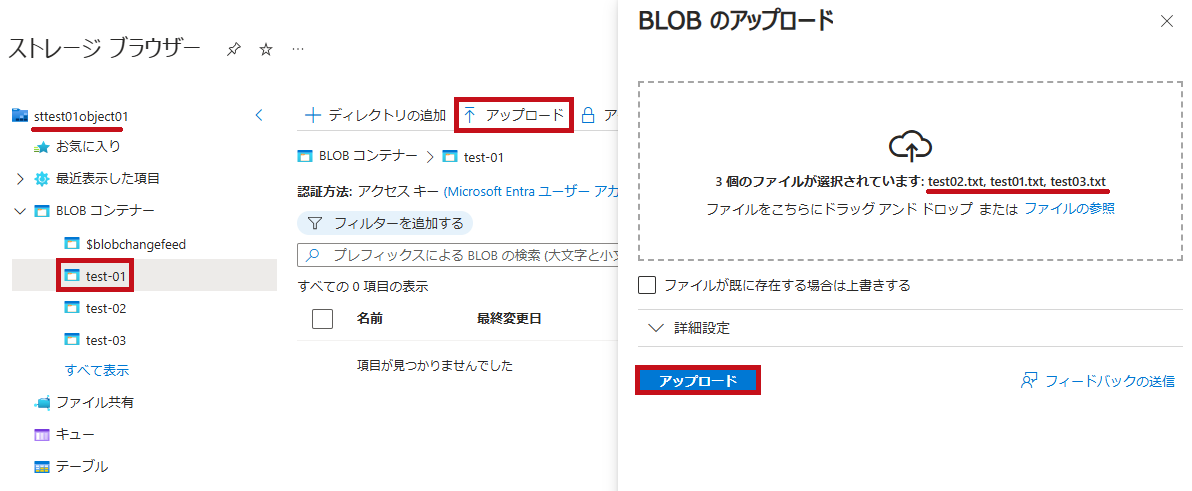

コンテナーでファイルを選択しアップロードします。

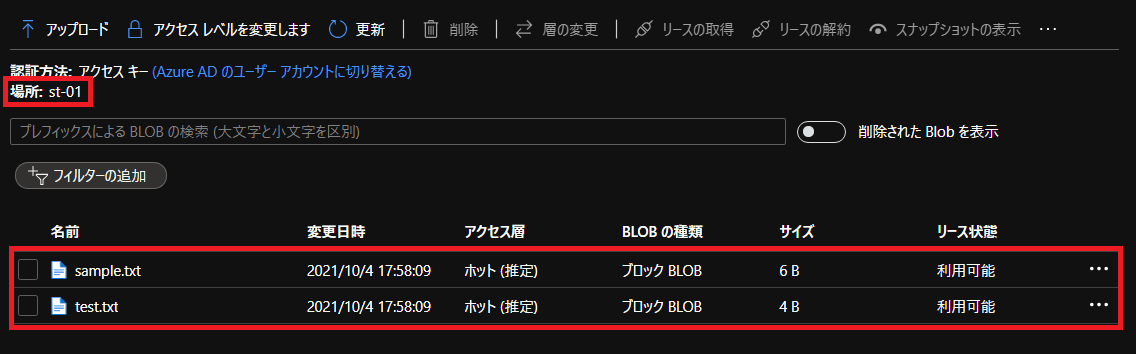

コンテナーst-01で2つのファイルがアップロードされている事が分かります。

レプリケーション先のコンテナーを確認する

レプリケーション先のコンテナーでファイルを確認してみます。st-03へのレプリケーションではフィルター設定をしています。

レプリケーションの確認

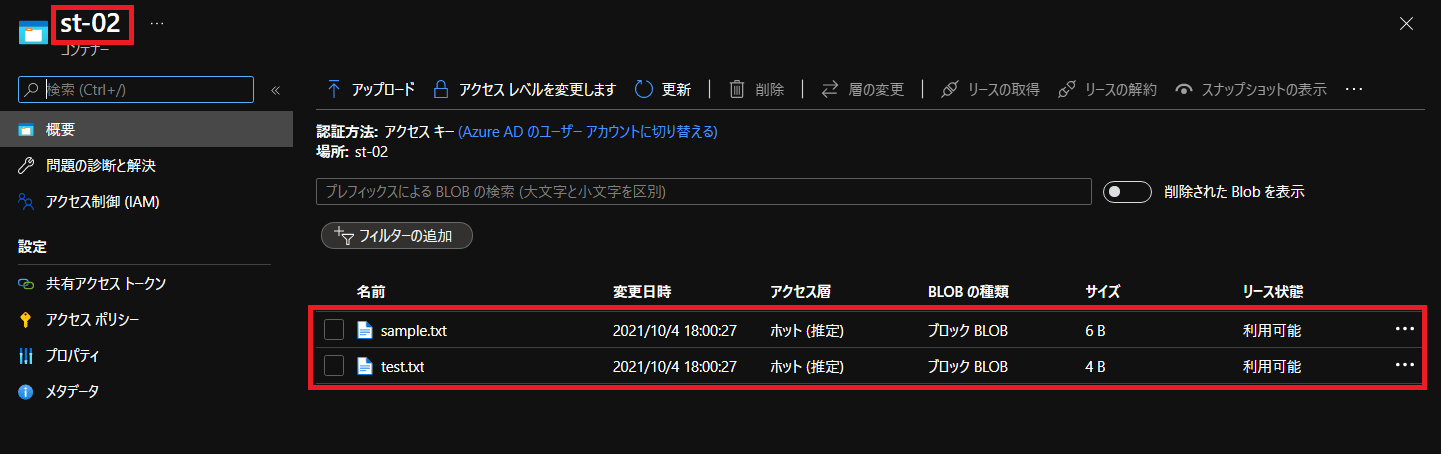

st-02のコンテナーを確認してみます。先ほどst-01でアップロードしたsample.txtとtest.txt2つのファイルがレプリケーションされている事が分かります。

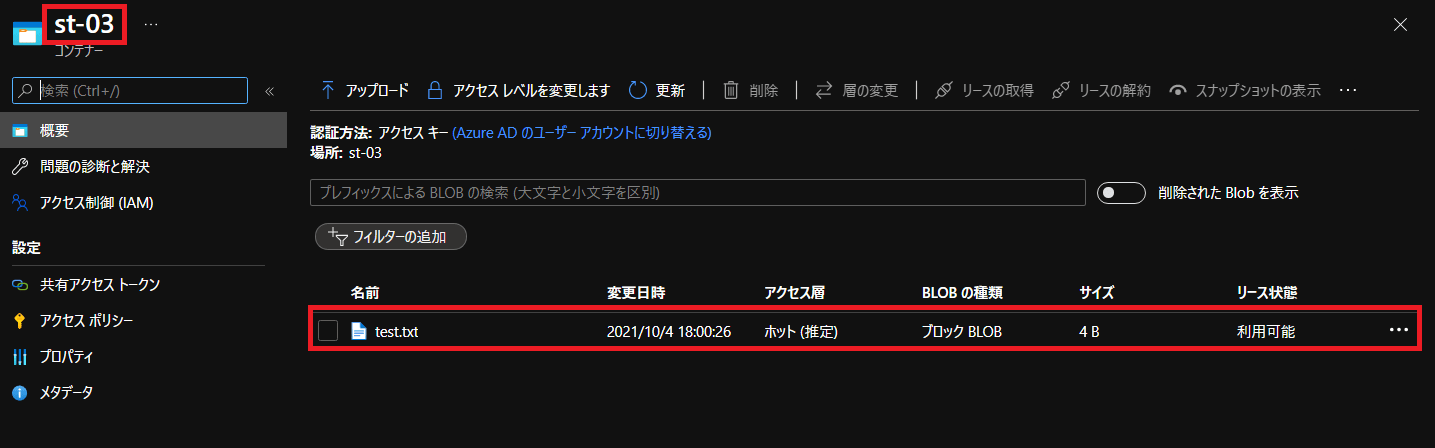

st-03のコンテナーを確認してみます。先ほどst-01でアップロードしたsample.txtとtest.txt2つのファイルうちtest.txtのみがレプリケーションされている事が分かります。フィルターが機能している事が分かりました。

コンテナーでファイルを削除してみる

レプリケーション元のコンテナーでファイルを削除してみます。test.txtのみを削除してみました。

レプリケーションの確認

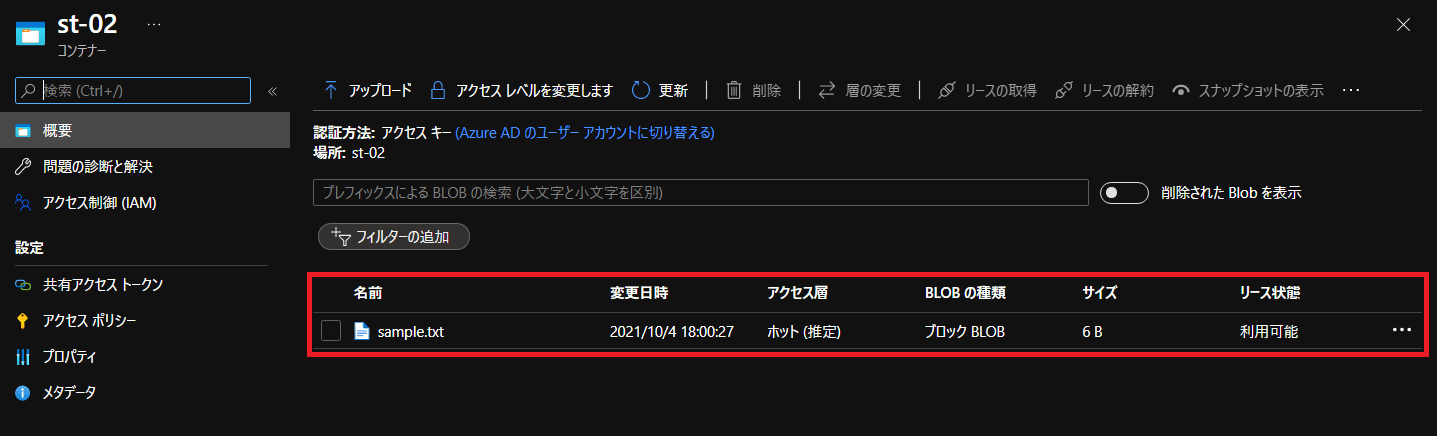

st-02のコンテナーを確認してみます。st-01で削除したtest.txtがなくなりsamle.txtのみがレプリケーションされている事が分かります。

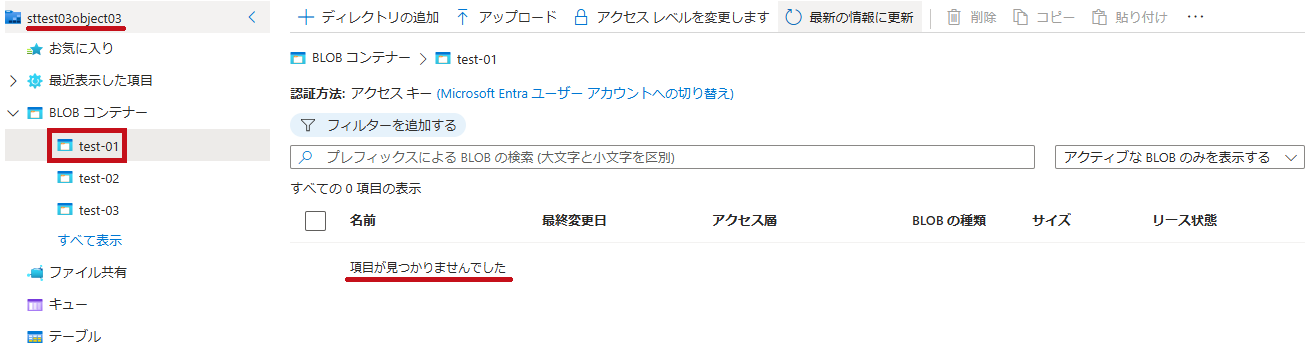

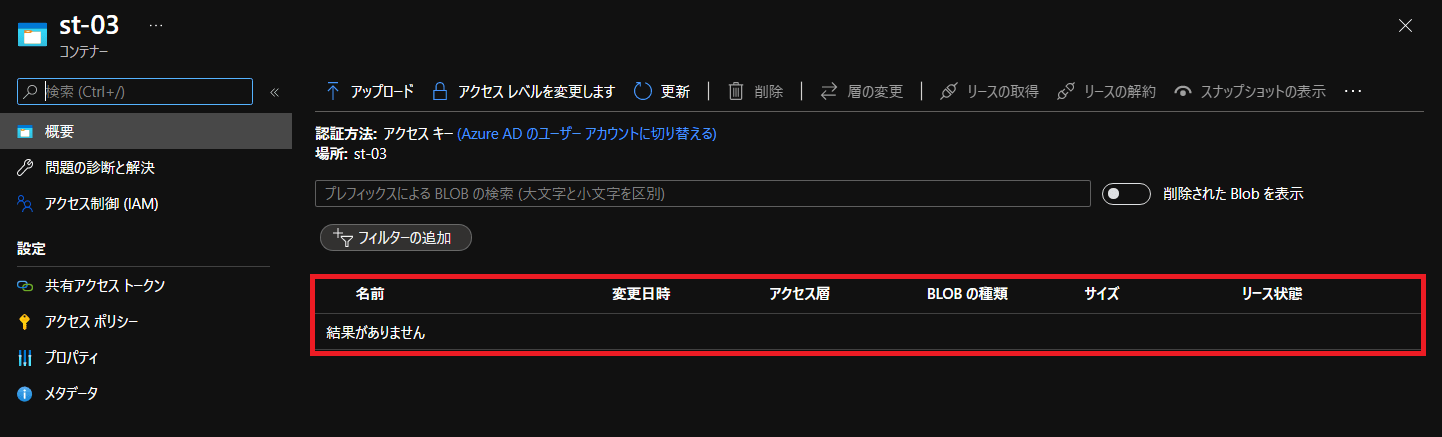

st-03のコンテナーを確認してみます。st-01で削除したtest.txtがなくなったためすべてのファイルが消えている事が分かります。
