Azure Application Gatewayのパスベース規則を使ったサーバー振分け設定

2020-02-222024-08-10Application Gateway,Azure

Azure Application Gateway(アプリケーションゲートウェイ)を使った、パスベースのルーティング規則によるWebサーバー振り分け設定の紹介です。

アプリケーションゲートウェイでは、WebアクセスのURLパスに応じて、振り分け先のサーバーを変更することができます。
特定のURLパスに来たアクセスを別のサーバーへ転送することも可能です。

今回は、2台のWebサーバーを使って、URLパスごとに転送先サーバーを変更する設定手順を確認しました。

2つのバックエンドプールを作成し、それぞれにWebサーバーを関連付けてます。
URLパスごとにパスベースの規則を作成、それぞれのバックエンドプールを関連付けしています。

※本記事内ではAzure Application Gatewayをアプリケーションゲートウェイと表記しています。

アプリケーションゲートウェイの概要や作成手順はこちらの記事で紹介しています。

アプリケーションゲートウェイでパスベースのルーティング規則を設定

パスベースのルーティング規則とは

WebアクセスがあったURLパスに応じて、トラフィックをルーティングするサーバーを指定する機能です。

URL パス ベースのルーティングの概要

トラフィック転送先のサーバーはバックエンドプールにより指定します。
ルーティング規則の設定の中に、パスベースの規則設定があります。
アクセスのURLパス、転送先バックエンドプール、バックエンド設定をパスベースのルーティング規則として設定します。

システム構成

1つのアプリケーションゲートウェイに2つの仮想マシンを利用してします。
アクセスのURLパスにより、転送するWebサーバーを変えています。

• •  http://203.0.113.1/vm01/
    • backend-pool-vm-01(test-vm-01)
  • http://203.0.113.1/vm02/
    • backend-pool-vm-01(test-vm-02)

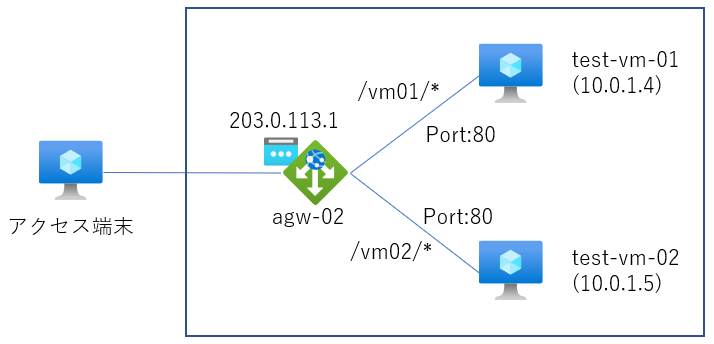

システム構成
1つのアプリケーションゲートウェイに2台のWebサーバーという構成としています。

※Application Gateway V2のベーシック(SKU)を利用しています。
※Webサーバーは、Azure上の仮想マシン(Windows Server 2022)にIISをインストールして構成しています。

アプリケーションゲートウェイの設定内容

アプリケーションゲートウェイの主な設定内容です。
バックエンドプール、バックエンド設定、リスナーの設定内容です。

主な設定内容
バックエンドプール	backend-pool-vm-01	test-vm-01(10.0.1.4)
	backend-pool-vm-02	test-vm-02(10.0.1.5)
バックエンド設定	backend-01	HTTP(80)
リスナー	listener-01	HTTP(80)

ルーティング規則(ルール)の設定内容です。

主な設定内容
ルーティング規則 (ルール)	名前	routing-rules-01
	優先度	10
	リスナー	listener-01
	バックエンド ターゲット	backend-pool-vm-01
	バックエンド設定	backend-01
	パスベースの規則	パス　/vm01/* ターゲット名　vm01 バックエンド設定名　backend-01 バックエンド プール　backend-pool-vm-01
		パス　/vm02/* ターゲット名　vm02 バックエンド設定名　backend-01 バックエンド プール　backend-pool-vm-02

バックエンドプールを追加

Webサーバーのバックエンドプールを追加します。
追加するバックエンドプールは2つです。
test-vm-01をターゲットして指定するbackend-pool-vm-01と、test-vm-02をターゲットとして指定するbackend-pool-vm-02を追加します。

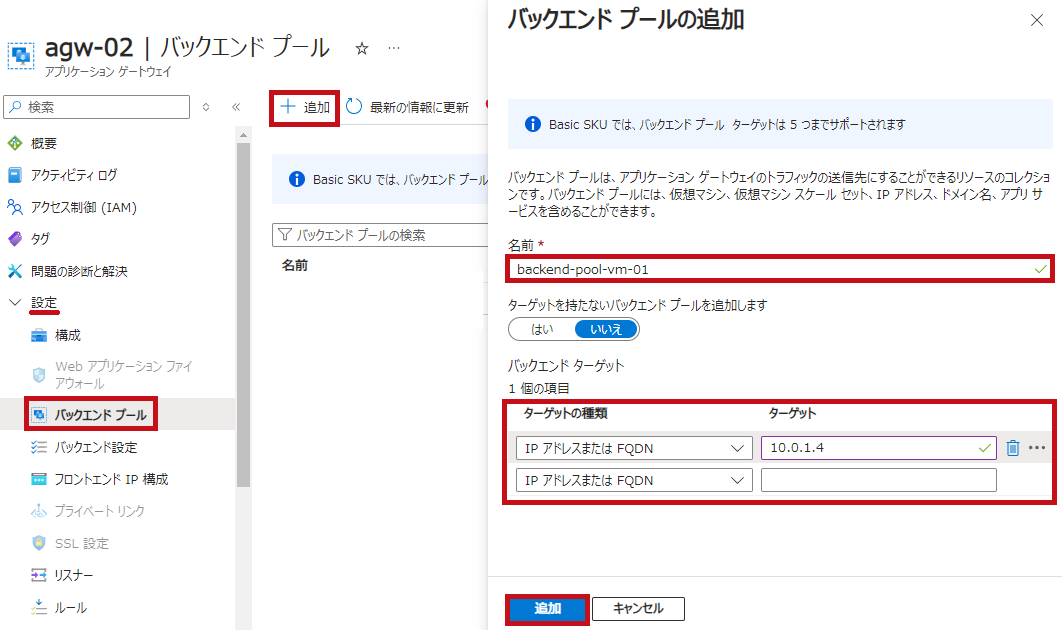

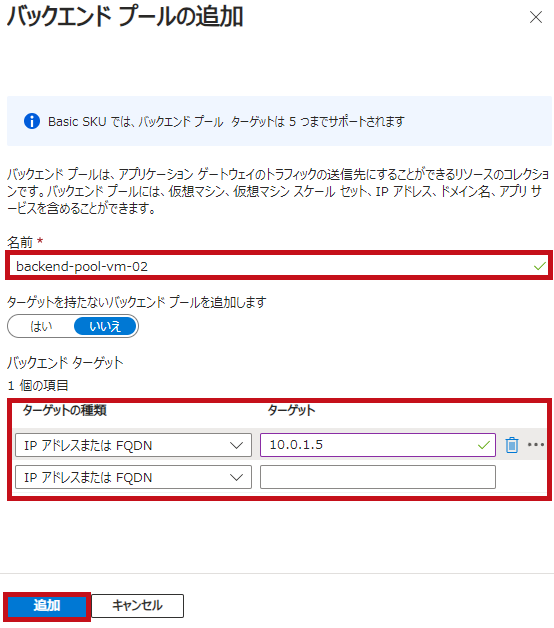

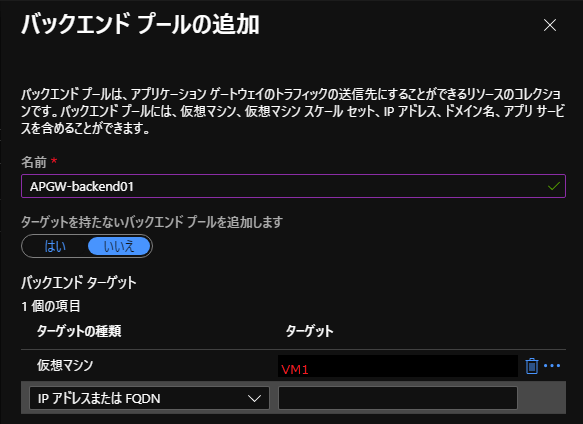

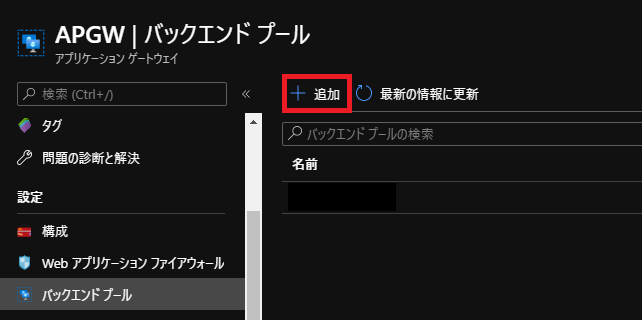

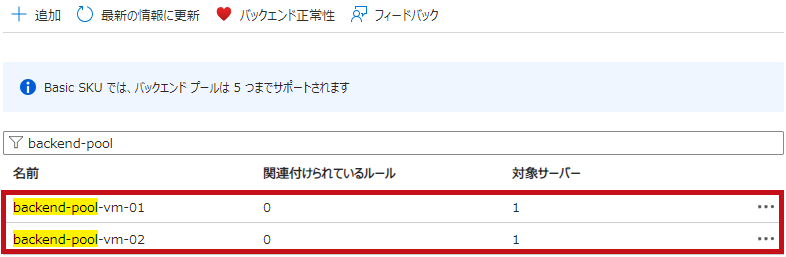

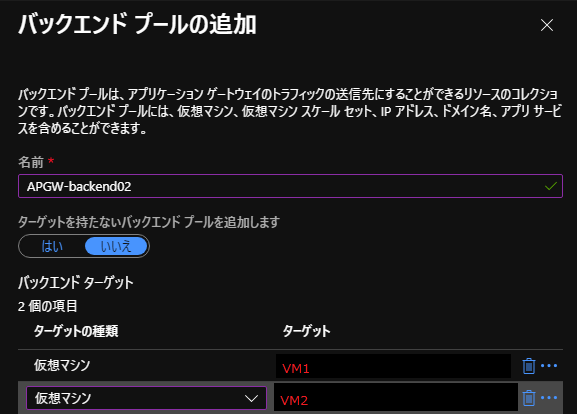

バックエンドプール設定
バックエンドプールを追加します。 名前、ターゲットの種類、ターゲットを設定します。

※バックエンドプールはIPアドレスだけではなく、仮想マシン、仮想マシンスケールセット(VMSS)、App Serviceのリソースを指定できます。

バックエンド設定

バックエンド設定を追加します。

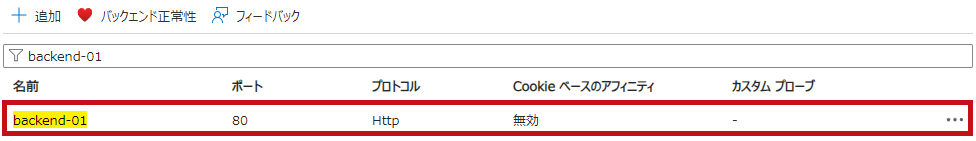

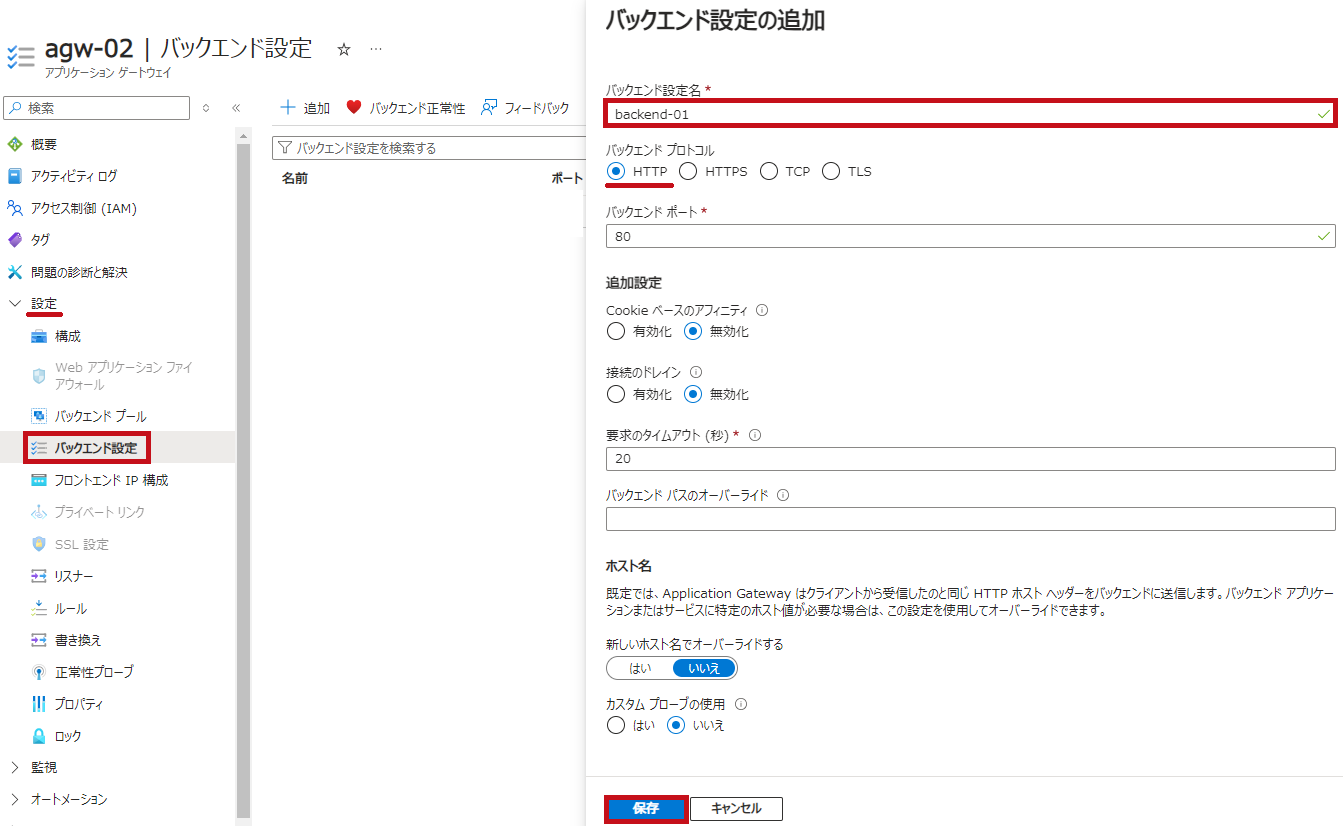

バックエンド設定を追加
バックエンド設定を追加します。 名前、バックエンドプロトコルなどを設定します。 ※追加設定は利用用途に合わせて適時設定します。

リスナーを追加

リスナーを追加します。

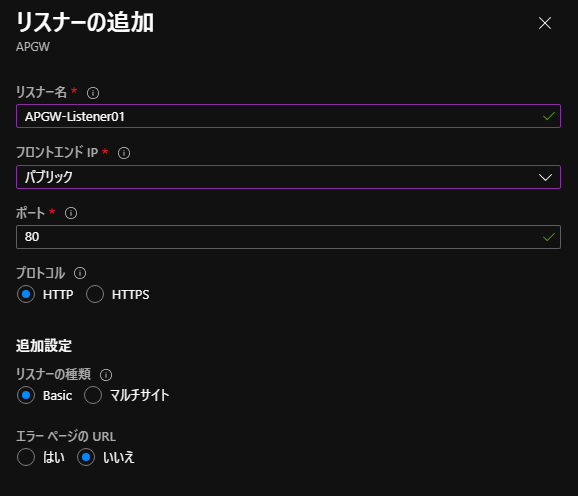

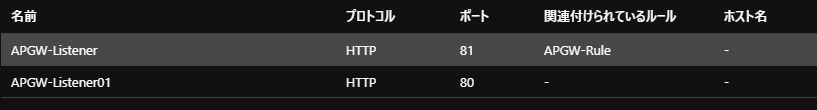

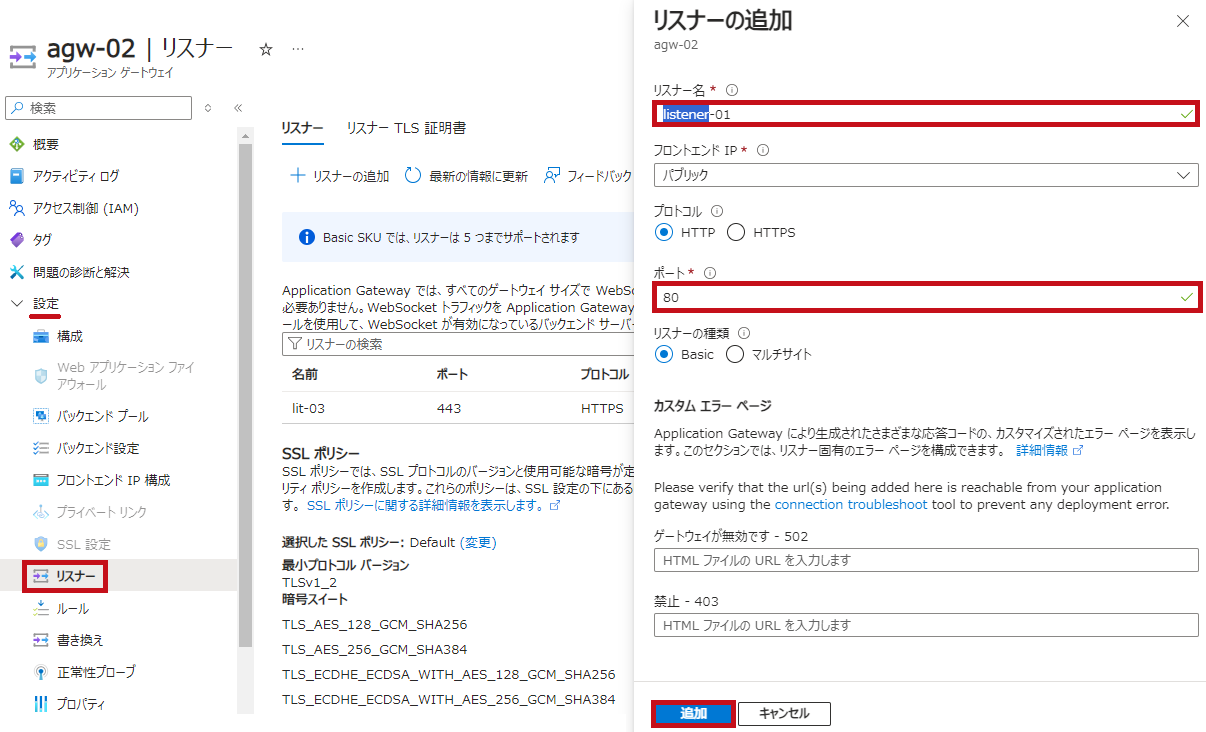

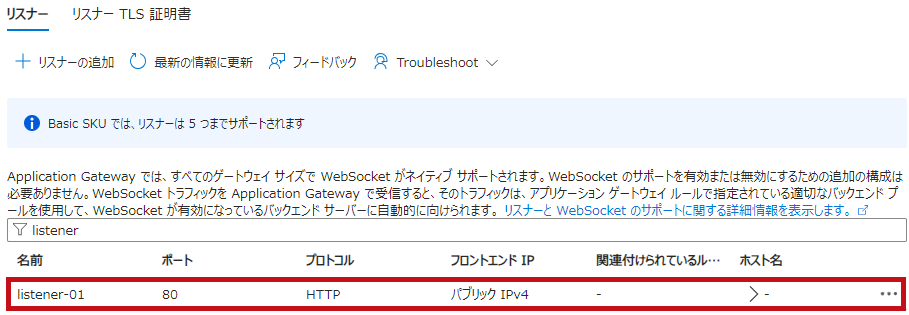

リスナーを追加
リスナーを追加します。 名前、フロントエンドIP、ポート番号などを設定します。

※リスナーの種類はBasicとしています。利用用途に合わせて適時設定します。

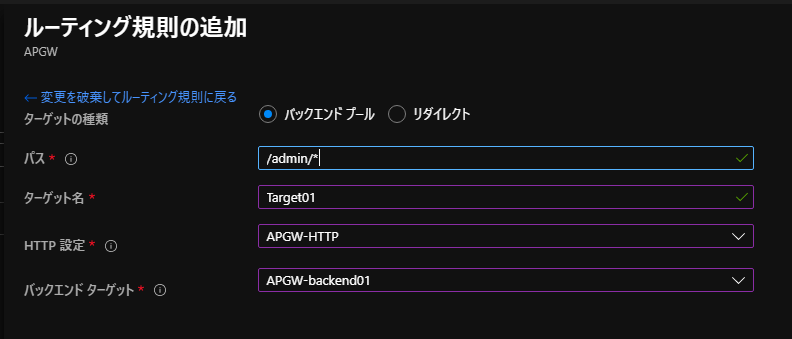

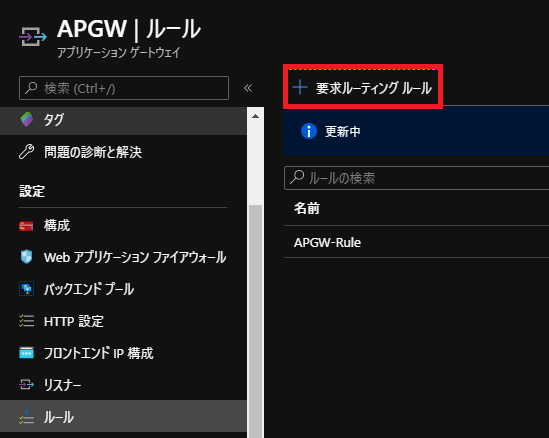

ルーティング規則の追加

ルーティング規則を追加して、パスベースの規則を設定します。
パスベースの規則では、対象となるURLパス、ターゲットとなるバックエンドプールを指定します。

バックエンドの設定はパスベースの規則に該当しない場合に適用されます。
今回の設定の場合はhttp:://203.0.113.1/にアクセスした場合などに適用されます。

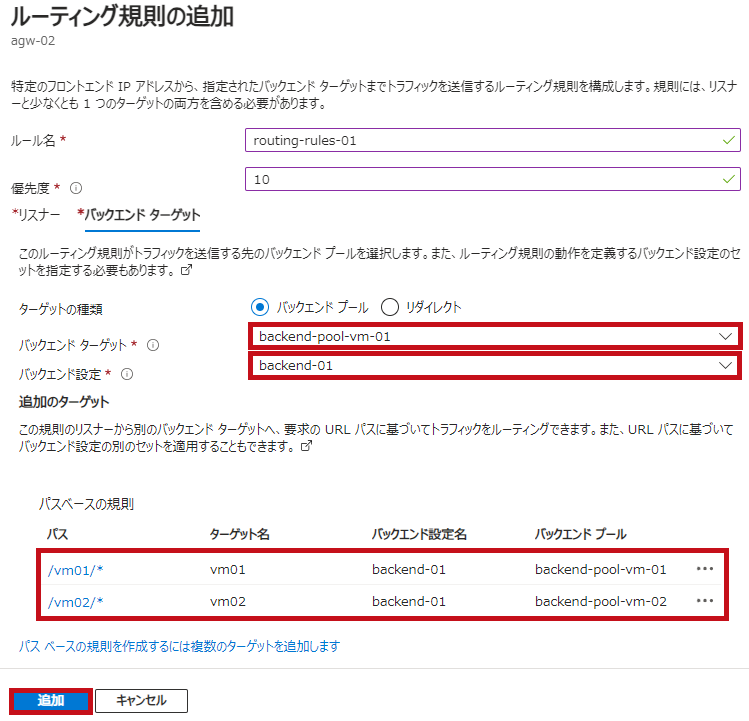

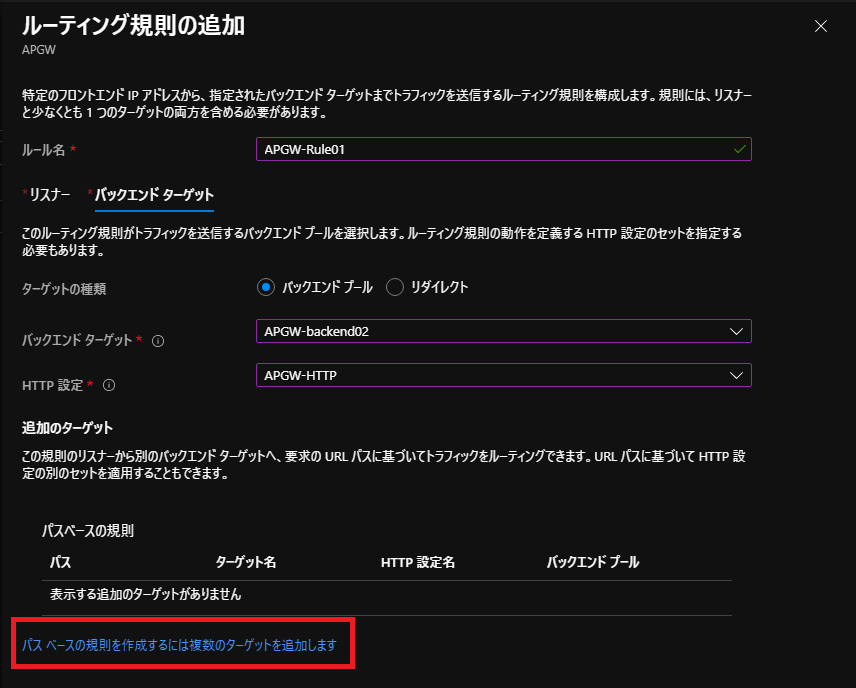

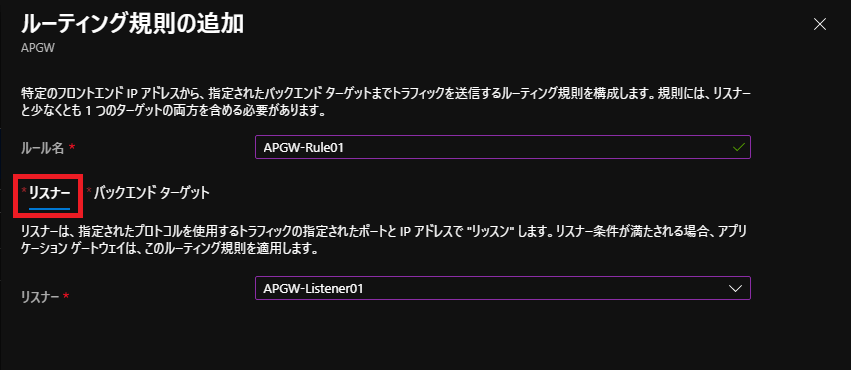

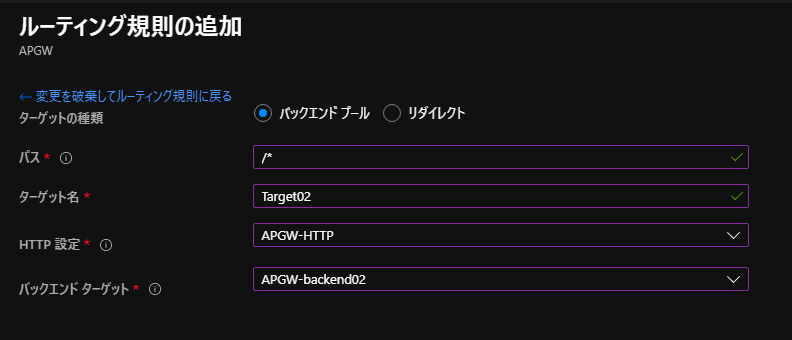

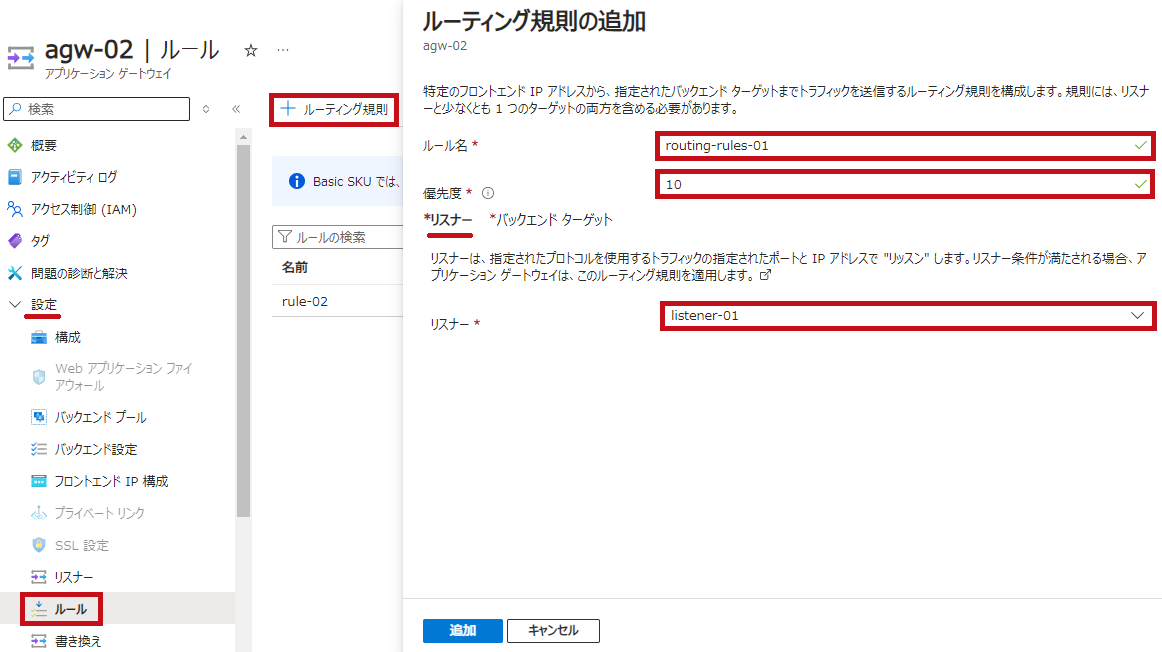

ルーティング規則の追加
ルールのメニューでルーティング規則を地位化します。 ルール名、優先度、リスナーを設定します。

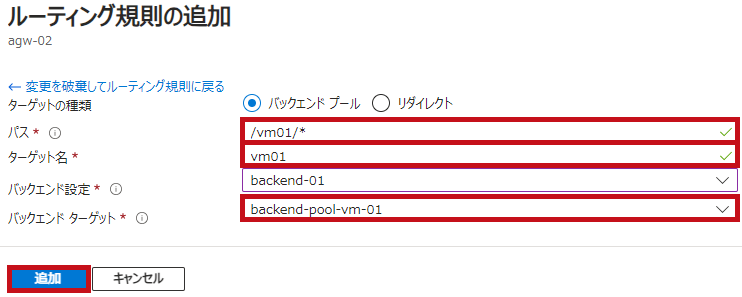

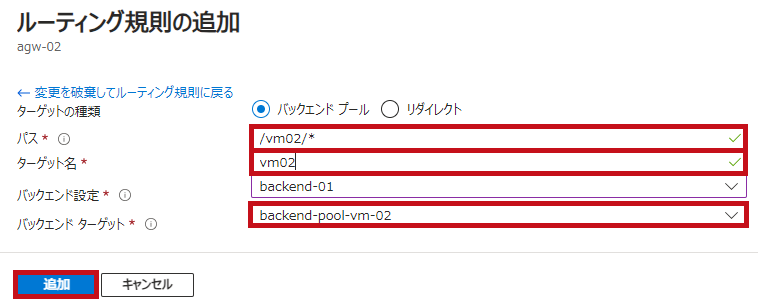

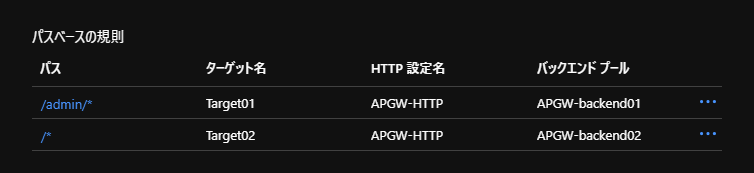

バックエンドのタブでバックエンドターゲットやバックエンド設定を指定します。 パスベースの規則もバックエンドのタブに設定があります。 “パスベースの規則を作成する荷には複数のターゲットを追加します"を選択し追加します。

—広告—

パスベースのルーティング規則によるWebサーバの振り分けを確認

Webサーバーの構成

Webサーバーのそれぞれのパスにサーバー名を表示するHTMLを配置しています。
WebサーバーにはIIS(Microsoft Internet Information Services)を利用しています。

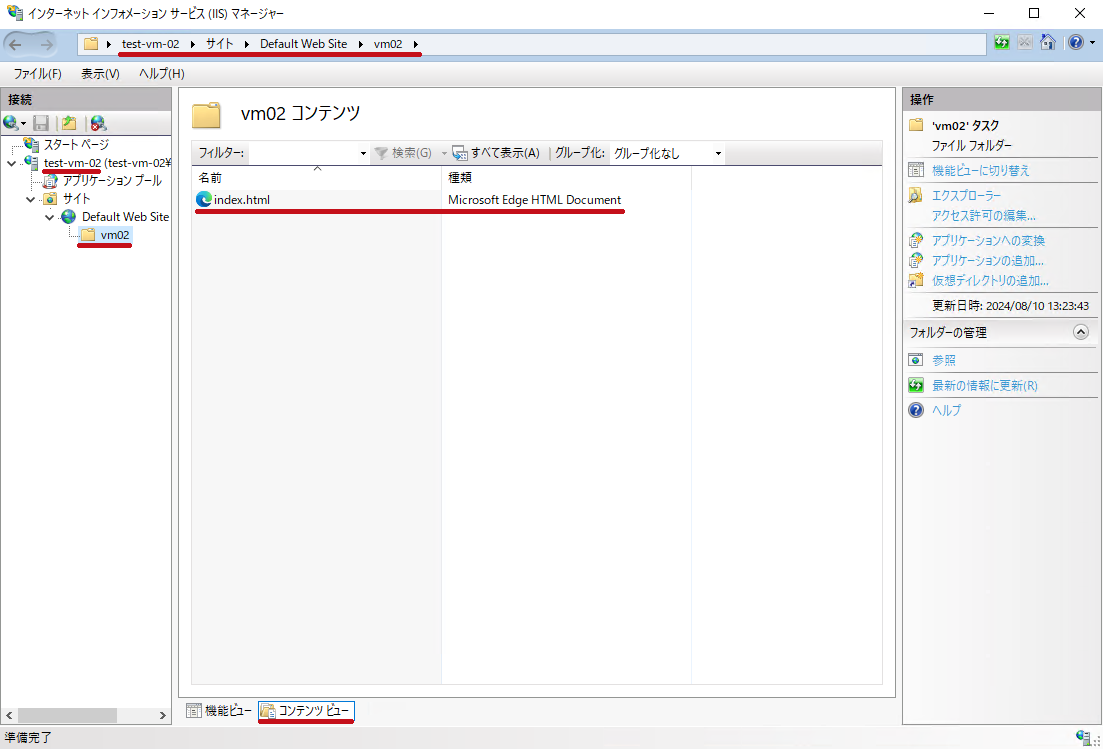

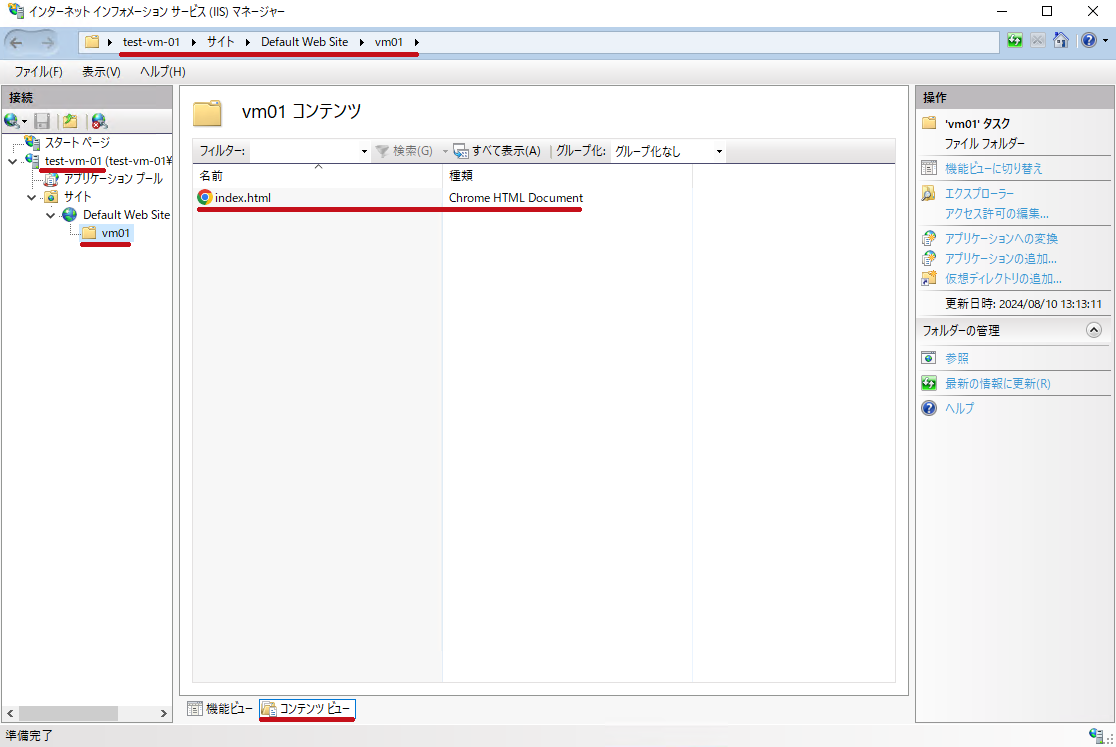

Webサーバーの構成
test-vm-01にはvm01というディレクトリを作成しています。 vm01のディレクトリ内にtest-vm-01と表示するhtmlファイルを配置しています。 test-vm-02にはvm02というディレクトリを作成しています。 vm02のディレクトリ内にtest-vm-02と表示するhtmlファイルを配置しています。

パスベースの規則によるWebサーバの振り分けを確認

3つのURLにWebブラウザでアクセスして

• •  http://203.0.113.1/vm01/
    • test-vm-01(Webサーバー)が表示される
  •  http://203.0.113.1/vm02/
    • test-vm-02(Webサーバー)が表示される
  • http://203.0.113.1/
    • test-vm-01(Webサーバー)が表示される

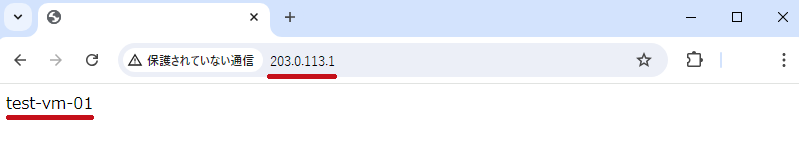

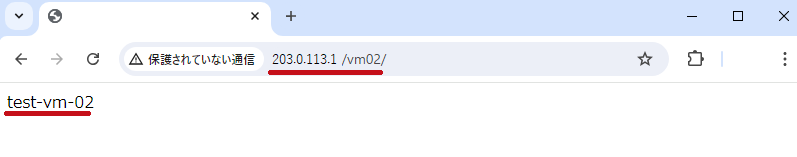

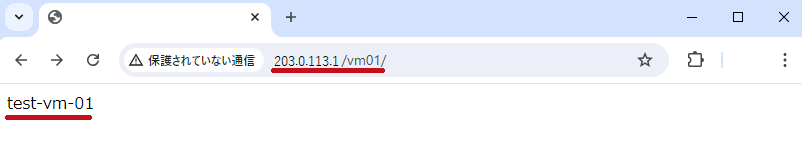

アクセス確認
それぞれのURLへアクセスして確認します。 想定通りのWebサーバーのコンテンツが表示されています。

最後に

アプリケーションゲートウェイで、パスベースのルーティング規則を使ったWebサーバー振り分け設定を確認してみました。
URLパスごとに別のバックエンドプールへトラフィック転送できる事が確認できました。
管理者用URLだけ別のWebサーバへトラフィック転送する、画像コンテンツのパスだけ専用のWebサーバへ転送するといった事も可能そうです。

引き続き色々試してみたいと思います。
